機械傳動創意組合性能測試實驗臺,精餾塔效率測定實訓裝置

一、實驗項目：
1、典型機械傳動裝配實訓及性能測試實驗。
2、新型機械傳動裝置裝配實訓及性能測試實驗。
3、傳動系統組合裝配實訓及性能測試實驗。
4、機械傳動方案優化設計性實驗。
5、機械傳動創意組合設計性實驗。
單級傳動項目7種；兩級傳動項目42種；三級傳動項目210種；四級傳動方案，合計259。

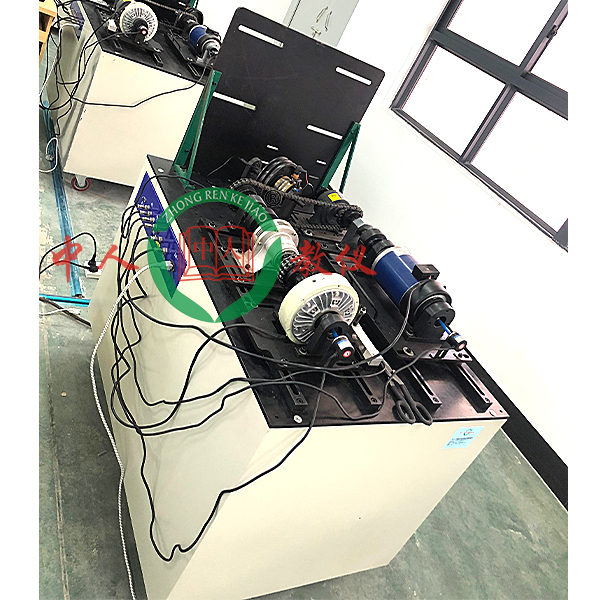

二、基本結構：工作平臺機械部分由平板、機柜和各傳動模塊組成；傳動模塊由電機、磁粉加載器、軸承支座、直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、園錐齒輪傳動、蝸桿傳動、V型帶傳動、同步帶傳動和滾子鏈傳動等十大模塊構成，機柜使用優質冷軋鋼板經鈑金制成；平板采用優質的45鋼制造，平板上根據各傳動模塊的組成需要，銑制連接用的T型槽，電機采用直流伺服電動機，電機通過軸承座連接，安裝在平板上；用磁粉制動器作為加載器，它也采用軸承座安裝在平板上。
1、主要零部件：
（1）900×480mm平板（帶機柜）：1套；
（2）電機組件：1套；
（3）制動器組件：1套；
（4）軸承支座組件：2套；
（5）直齒圓柱齒輪傳動組件：1套；
（6）斜齒輪傳動組件：1套；
（7）圓錐齒輪傳動組件：1套；
（8）蝸桿傳動組件：1套；

機械傳動創意組合性能測試實驗臺,精餾塔效率測定實訓裝置

裝置功能：

1、熟悉精餾單元操作過程的設備與流程。

2、學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。

3、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

主要配置：

玻璃精餾塔、保溫塔、冷凝器、玻璃塔釜、加熱器、U型壓力計、流量計、溫度傳感器、真空系統、中央處理器、觸摸屏、高品質鋁合金型材框架。

公用設施：

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器后排出。

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓AC220V，功率2KW，標準單相三線制。

技術參數：

1、精餾塔塔徑φ20mm，塔高1200mm,材質為玻璃塔結構，塔內填裝316L不銹鋼φ3mmθ網環型填料。塔釜為三口燒瓶，帶導電膜保溫，保溫段加熱功率上下兩段各300W；塔釜容積：500ml。

2、塔釜加熱：塔釜置于500W電熱包中。集成控制。

3、液體流量計范圍：1.6-16ml/min。

4、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等組成，回流比控制范圍：99：1—1：99。

5、溫度傳感器：Pt100，顯示分度0.1℃。

6、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

7、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

8、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
