如果您對我們的文章機械傳動性能實驗臺,化工管路拆裝系統實驗裝置有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了機械傳動性能實驗臺,化工管路拆裝系統實驗裝置后，也有興趣投稿，我們也將為您提供像本文機械傳動性能實驗臺,化工管路拆裝系統實驗裝置一樣的機會，將您的投稿上傳到我們的平臺上。

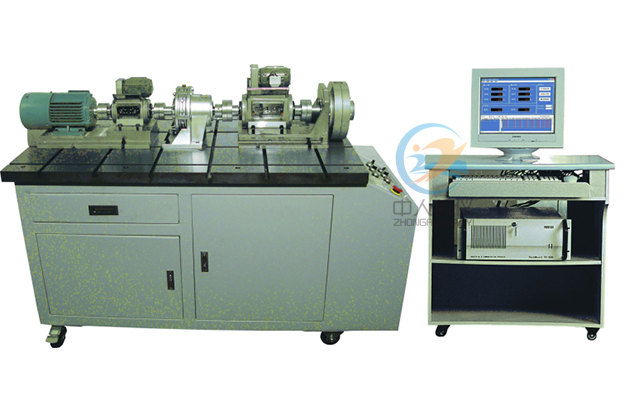

機械傳動性能實驗臺,化工管路拆裝系統實驗裝置

采用模塊化的結構，柔性好，變型功能及綜合性強，機械傳動方案優化綜合檢測實驗臺是一種開放式的新型機械設計綜合試驗裝置，具有真實的工程背景，而非模型或簡單的玩具性實驗裝置。本試驗臺模塊化主要庫件的結構、性能及精度既可用于教學實驗，亦可用于科研實驗，實現一機多用、資源共享，提高設備使用效率。機械傳動方案創意組合及參數分析實驗臺在教學實驗中，著重對**綜合實驗素質的培養，可實現對**進行包括實驗方案的創意設計、實驗裝置的設計、搭接、組裝及調試、實驗測試方法的選擇及應用、實驗操作規程的制定、實驗數據測試、實驗結果分析及實驗裝置結構簡圖的繪制等工程實驗技能的培養與訓練，打破了傳統機械設計課程實驗的以驗證性實驗為主的單一化模式，為培養機械綜合實驗素質以及有驗證性向實驗與理論相結合模式轉化提供了裝備條件，是適于培養機械創新能力及工程實踐能力的理想的新型實驗裝置。
一、主要技術參數：
    1、交流變頻電機功率：550W；
    2、磁粉制動器加載范圍：0-50N·m；
    3、最大中心高：178mm；
    4、轉矩轉速傳感器一個：額定轉矩10N·m,轉速范圍0 – 6000r/min；精度均為0.1％；
         轉矩轉速傳感器一個：額定轉矩50N·m,轉速范圍0 – 6000r/min；精度均為0.1％；
    5、變頻控制器調速范圍：0-1500r/min，調速精度：0.1％；
    6、外形尺寸：1200×780×1050mm；
    7、重量：300kg 。
二、基本配置：
    1、安裝及支承平板一套；
    2、變頻電機及變頻調速器一套；
    3、磁粉制動器一個；
    4、制動調節器一個；

機械傳動性能實驗臺,化工管路拆裝系統實驗裝置

系統將流體輸送及管路拆裝系統有機結合，配合泵閥、拆裝鍛煉化工總控及化工設備維修工的基本動手維修及操作能力。

管路拆裝設備系統主要由容器、泵、管道、閥門、儀表、拆裝工具、試壓設備、工具材料貨架等構成。系統不僅鍛煉化工設備的管路拆裝能力，還實訓化工自動化儀表的安裝，泵體的安裝。

1.系統的特點

（1）用于訓練學生拆卸和組裝化工生產常見的管路、管件等。

（2）系統便于考察學生的選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等，有相應的判斷標準及方法。

（3）系統提供足夠的備選配件、拆裝工具、檢驗運行的設備等。

（4）經常拆裝的部件必須堅實、耐用，便于學生長期使用，并能提供更新設備。

2.系統的功能

（1）流程圖的識讀。

（2）能根據提供的流體輸送流程圖，準確填寫安裝管線所需管道、管件、閥門、儀表的規格型號及數量等的材料清單。

（3）能按照材料清單正確領取所需材料。

（4）能準確列出組裝管線所需的工具和易耗品等領件清單并正確領取工具和易耗品。

（5）能進行管線的組裝。

（6）能進行管道的試壓。

（7）能進行管線的拆除。

（8）能做到管路拆裝過程中的安全規范。

3.管路拆裝實訓內容

（1）管路組裝

(a)管口螺紋的加工以及板牙的使用。

(b)對照管路示意圖進行管路安裝，安裝中要保證橫平豎直，水平偏差不大于15mm、垂直偏差不大于10 mm。
