曲柄滑塊實驗裝置,過程控制試驗模型實訓裝置

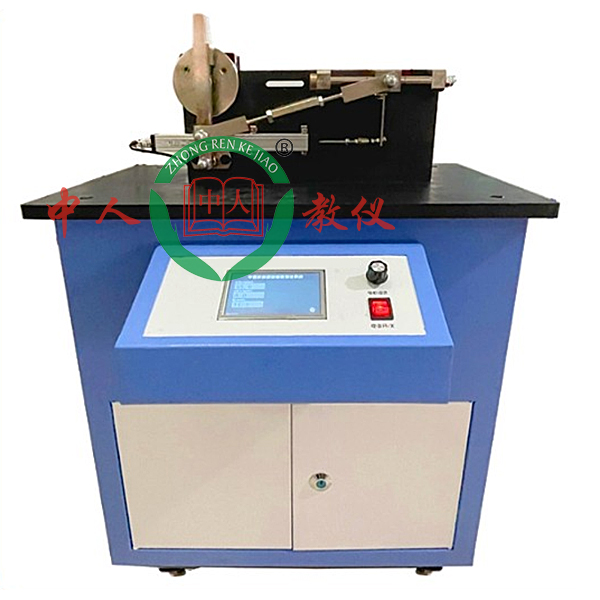

該實驗臺完全以《機械原理》教科書中實例一牛頭刨床機構進行實物模擬仿真,可作牛頭刨床機構速度、加速度仿真和實測實驗,及速度波動調節實驗。所做仿真和實測曲線與教科書中實例完全一致。加深學生對平面機構速度分析和速度波動調節兩章內容的理解。
該實驗配置適應高速動態參數采集的AD卡和采用微電腦控制進行數據處理并打印實驗結果,使學生掌握現代動態參數測試技術。
一、 實驗內容
1. 平面機構運動分析實驗
2. 機械系統動力學仿真實驗
3. 機械系統速度波動調節實驗
二、 主要技術參數
1、電機功率:90W
2、調速0~280轉/分
3 、光柵角位移傳感器:1000柵
4、直線位移傳感器:160L
5、外型尺寸:600×380×460mm
6、重量:45Kg
曲柄滑塊實驗裝置,過程控制試驗模型實訓裝置
本實驗配置基本的水箱、管路、智能調節器、電磁泵等,利用不同工業液位測量傳感器,組成多種液位檢測系統,可提供的傳感器包括有:應變式液位器等。通過實驗熟悉的安裝測試方法,應用特點,測量范圍,安裝條件,掌握精度分析方法。
本裝置具有多重安全保護,提供IEC標準信號及相關測試點供plc接入進行編程實驗。
一、裝置技術條件
1)輸入電源:二相三線AC220V±10% 50Hz;
2)工作環境:溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m;
3)裝機容量:<0.5kVA;
4)外形尺寸:400*600*700單位mm。
二、系統配置
名稱 |
單位 |
數量 |
備注 |
|
執 行 機 構 |
||||
電動球閥 |
只 |
1 |
工作電壓24,控制電壓0-10v。 |
|
磁力泵 |
臺 |
1 |
無泄漏,低噪音,二相交流220VAC,15W。揚程1.5嗎m。 |
|
傳 感 變 送 器 |
||||
擴散硅壓力(液位)變送器 |
只 |
1 |
0-100kpa |
|
壓力變送器 |
只 |
1 |
供電電壓9-24v,輸出4-20MA,標準接口,壓力范圍0-100kpa。 |
|
渦輪流量計及流量變送器 |
套 |
1 |
(1)量程:選0-800L/h;(2)輸出信號:4-20mADC;(3)精度:0.2級。標準信號輸出4-20ma |
|
溫度變送器 |
套 |
1 |
Pt100:A級;溫度變送器:0.5級精度,0-100℃。4-20ma標準信號輸出 |
|
其 它 設 備 |
||||
實驗用淡藍色透明有機玻璃水箱 |
只 |
1 |
1個圓型有機玻璃水箱,直徑15mm,高度15cm。 |
|
儲水箱 |
只 |
1 |
鏡面不銹鋼304。自動進排水減輕實驗老師工作200*150*200 單位mm |
|
不銹鋼支架 |
套 |
1 |
鏡面不銹鋼管管子做成。 |
|
配有24v直流穩壓電源 |
只 |
1 |
電流2A。 |
|
全部不銹鋼管及配件,增加設備的使用壽命。 |
套 |
1 |
管道及閥門:整個系統管道由不銹鋼管連接而成,所有的手動閥門均須采用優質球閥,避免管道系統生銹。 |
|
溫控實驗箱 |
套 |
1 |
由加熱箱、加熱環、Pt100、溫度變送器組成,加熱 最高溫度150度。 |
|
不銹鋼儲水箱 |
只 |
1 |
內有獨特的結構設計和不銹鋼過濾網,拆洗方便 |
|
儲水箱自動進、排水裝置 |
套 |
1 |
自動進排水減輕實驗老師工作 |
|
控制器 |
||||
PLC控制器 |
臺 |
1 |
1.14路開關量輸入 2. 10路開關量輸出 3.2路模擬量輸入1路模擬量輸出 |
|
plc可編程設計與控制虛擬仿真軟件(提供版權證書并現場演示) |
套 |
1 |
本軟件基于unity3d開發,內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕,在連線及代碼正確后,可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動,在連接線路狀態下,三維機床模型可進行放大/縮小、平移。 1.繼電器控制:閱讀實驗指導書,并進入實驗,通過識讀電路圖,選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中,限位器置于三維機床模型上,可選擇蓋蓋子,部分元器件名稱可重命名,然后點擊連接線路按鈕,將端子對端子進行連線,將機床電路連接成功后,選擇接通電源,進行操作,若組件或線路連接錯誤將彈出提示錯誤框,可隨時進行場景重置。 2.PLC控制:實驗同繼電器控制,增加PLC控制功能,在連線完成后,通過PLC編碼按鈕,進入程序編寫界面,編寫正向與反向2條程序,共有12個梯形圖符號,編寫完成后,選擇提交進行程序驗證。驗證成功后,接通電源進行操作,組件、線路連接、代碼錯誤將彈出提示錯誤框,可隨時進行場景重置。 3.單片機控制:實驗同繼電器控制,增加單片機控制功能,在連線完成后,通過C編碼按鈕進入編程界面,輸入正確的C語言代碼,提交驗證成功后,接通電源進行操作,組件、線路連接、代碼錯誤將彈出提示錯誤框,可隨時進行場景重置。 |
