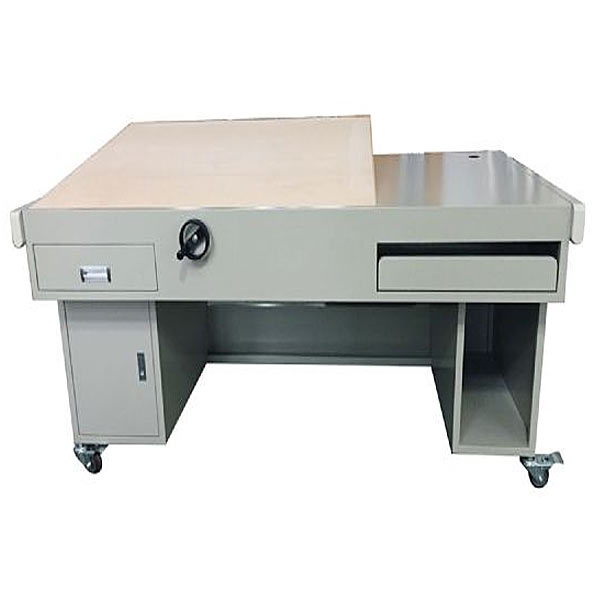

教師、學生制圖實訓臺,便攜式氣動控制實驗臺

規格(L×W×H)：1800×970×800mm
技術結構參數：
1）整體采用鋼板架結構：
配置繪圖桌面，電腦顯示平臺、主機柜、儲物柜、工具抽和鍵盤抽等；
2）左、右桌面基材：
左側主桌面采用滿足國優的標準零號(1200×900×20mm厚）東北椴木加厚繪圖專用板，桌面下雙側采用繪圖專用手擰傾角調節機構，保證桌面平整、同步控制調節傾斜度調節0-70°，靠身邊為手搖擰手柄，方便可靠；右側桌面為電腦顯示屏操作臺，放置電腦操作和放置文具書籍等；
3）多個儲物空間：
桌面下部左、右配置工具抽和鍵盤抽，滿足日常教學繪圖和電腦操作的需要；桌體左側配置帶門儲物柜，右側配置開放式主機柜，方便放置工具和主機等；
4）穩定性調節腳墊：底部采用塑膠木水平調整螺絲腳墊或者萬向輪，可防滑、防噪音，具有調節功能，保證桌面穩定和結構的堅固。
主材規格及表面處理：
1）繪圖桌體支架采用優質鋼矩管材料（30×60×1.0mm）和0.8mm以上的鋼板材料；所有桌體結構或者部件鋼材均為國標產品，焊接部位必須采用二氧化碳保護焊接工藝，滿焊，焊點牢固、平滑、美觀，無氣泡、毛刺和漏焊、假焊現象，具備耐磨抗刮花性能；全部采用靜電均勻噴塑（顏色為淡淺灰色），噴塑前應進行完整的除油、除銹、酸洗磷化處理，確保不出現噴塑剝落、反銹現象。
2）桌面基材采用滿足國優的東北椴木加厚專業繪圖板（1200×900×20mm厚），具有耐用不易變形的性能；電腦顯示屏輔桌面（600×900×18mm）均采用環保E1級三聚氰胺桌面板，采用高頻熱壓一次成型，握釘力強，不易膨脹，不易變形，牢固耐用。采用1.5mm以上優質PVC加進口熱溶膠全自動機械封邊機封邊，邊沿整齊平滑，層紋清楚。
3）機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，可布置到云服務器端，也可在本地環境使用，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。

教師、學生制圖實訓臺,便攜式氣動控制實驗臺

一、設備概述
      本實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目?？蓭нM教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要.
微型空氣壓縮機(客戶自備)，
供電電壓： AC 220 V±5%，50Hz；
控制電壓：DC24V；
工作環境溫度：－5℃～40℃；
安全保護措施：安全性符合相關的國標標準；
外形尺寸（長×寬×高）：550mm×370mm×230mm；
二、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
