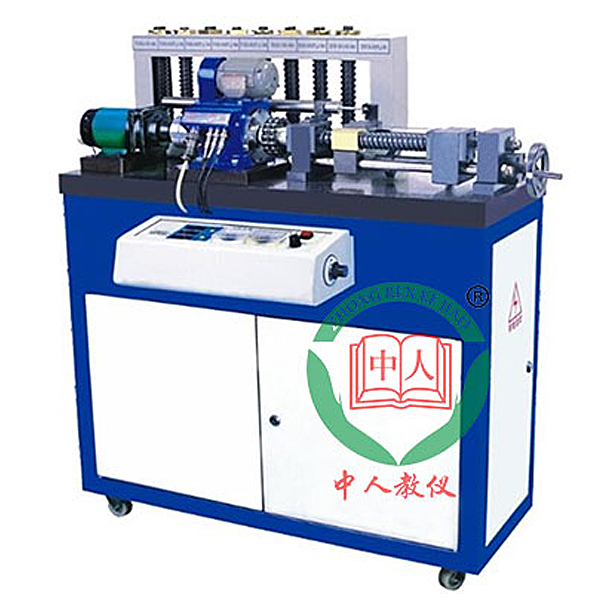

螺旋傳動參數與效率實驗裝置,電機測試實訓裝置

該實驗臺可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗，采用先進的數據采集傳輸系統和數據處理分析軟件，是機械設計實驗室的重要設備之一。
實驗項目內容：
1.矩形、梯形、鋸齒形螺旋副幾何參數與位移關系測試；
2.矩形、梯形、鋸齒形螺旋副的受力測試；
3.矩形、梯形、鋸齒形螺旋副的傳動效率測試與分析；
主要技術特點：
1.實驗臺由帶減速器的直流調速電機驅動，配有設計巧妙的試件快速裝卸和調整機構，輸入螺桿端裝有轉矩轉速傳感器，輸出螺母端裝有直線位移傳感器及負載裝置。
2.配有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測試不同牙型不同導程的螺旋傳動輸入轉矩及轉速、螺母移動線速度,計算其傳動效率。
3.采用了高精度的ZJ5轉矩轉速傳感器，測量精度為+0.27%;配有數據采集放大傳輸系統和數據處理分析軟件，采用RS232串口與計算機連接，可清晰直觀地顯示各種數據及曲線。
4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
主要配置及技術參數：
1.被測螺旋副：
(1)中32單、雙線矩形螺紋螺距P=10mm導程S=10、20mm；
(2)中32 (1~5)線梯形螺紋螺距P=12mm導程S=12、24、36、48、60mm；
(3)中32單、雙線鋸齒形螺紋螺距P= 10mm導程S=10、20mm；

螺旋傳動參數與效率實驗裝置,電機測試實訓裝置

一、概述

電機性能綜合測試裝置是集直流電機，交流電機對應的控制，運行，機械特性、電氣特性的測試和教學實訓于一體，配套先進的檢測控制手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。學生可通過一個嵌入式觸摸屏實現采集數據與顯示。本實驗臺從專用電源控制臺、儀器儀表、電機、導軌、負載及專用導線到配套軟件等均配套齊全。能較好地滿足各類院校相關專業對直流電動機、異步電動機、同步電動機等多種電機性能測試的教學和研究。

電機負載采用高性能、長壽命的新型磁粉制動器，負載調節穩定、可靠、方便。即可穩態測試，也可以進行快速瞬間測試。一臺基于W i n C E ( 中 文 版 )  操作系統 、內嵌Homebuilder嵌入版組態軟件的觸摸屏作為人機界面，它在系統中作為數據輸入、顯示監控及控制終端。該終端采用RS-485/232接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控。

二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
4.測量參數及精度：
交、直流電流：±0.5%
交、直流電壓：±0.5%a
