電子焊接裝配實訓裝置,螺栓組連接實驗臺

一、產品概述：

本裝置是高度仿真的電子焊接裝配操作臺，滿足學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。

二、技術性能

1、輸入電源：三相四線380V±10％50Hz

2、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)

3、裝置容量：<200VA

4、外形尺寸：1.6m×0.75m×2m。

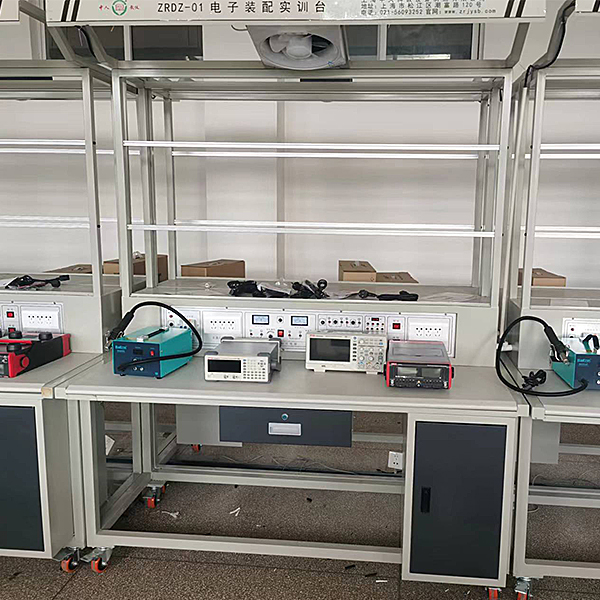

三、實訓裝置

1、實訓臺

實訓臺主要由實訓桌、實訓面板、鋼木框架、頂部框架等組成。

（1）備配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。

（2）有一塊實訓面板，提供AC220V電源插座接口和固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。

（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或實訓掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。

（4）頂部框架上設有電風扇和30W日光燈（照明設備）一個。

2、工具配備：

配備元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、放大鏡臺燈、烙鐵架、焊錫絲、吸錫器等工具。

3、仿真系統

1.用電安全與觸電急救虛擬仿真系統（提供演示及版權證書）:軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

電子焊接裝配實訓裝置,螺栓組連接實驗臺

該實驗臺是采用現代測試手段,利用傳感器及計算機對螺栓組聯接中各螺栓受力、變形參數進行采集、處理、仿真的實驗設備，可完成螺栓組應力與變形的測試與分析，測量數據穩定、重復性好，適用于《機械設計》、《機械創新設計》 等課程開設設計性、綜合性實驗，是機械設計實驗室的重要設備之一；
實驗項目內容:
1.螺栓組聯接特性實驗;
2.電阻應變片靈敏度系數測量實驗(二次開發);
3.漸開線齒輪齒根應力測試實驗(二次開發);
4.等強度梁應力測試實驗(二次開發)。
主要技術特點:
1.該實驗臺主要用來測試受傾覆力矩作用下的螺栓組中各個螺栓的受力與變形。還可二次開發用來做齒根應力測試實驗、懸臂梁的應力測試實驗及電阻應變片靈敏系數測量實驗。
2.使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線;另外測量面板上配有數碼管,顯示被測數據，可由人工記錄、手工繪制實驗數據曲線。
3.被測螺栓采用40Cr優質合金鋼精制，性能穩定.
4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置.
主要配置及技術參數:
1.被測螺栓10根中段直徑6. 5mm,兩端螺紋M10,螺栓材料40Cr;
2.被測齒形板1個z=32, m= 1 6mm;
3.被測等強度梁1根;
4.電阻應變片電阻值: R= 120Q;
5.靈敏度系數: K=2.20;
