如果您對我們的文章多功能螺栓組聯接綜合實驗裝置,機械運動機構實訓裝置有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了多功能螺栓組聯接綜合實驗裝置,機械運動機構實訓裝置后，也有興趣投稿，我們也將為您提供像本文多功能螺栓組聯接綜合實驗裝置,機械運動機構實訓裝置一樣的機會，將您的投稿上傳到我們的平臺上。

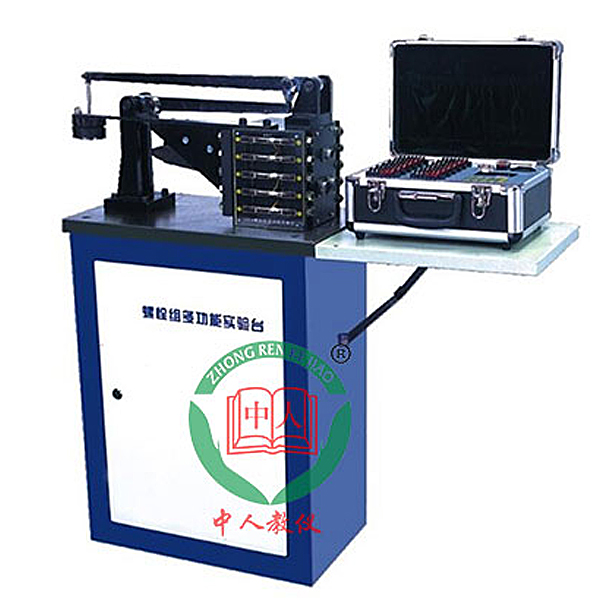

多功能螺栓組聯接綜合實驗裝置,機械運動機構實訓裝置

該實驗臺是采用現代測試手段,利用傳感器及計算機對螺栓組聯接中各螺栓受力、變形參數進行采集、處理、仿真的實驗設備，可完成螺栓組應力與變形的測試與分析，測量數據穩定、重復性好，適用于《機械設計》、《機械創新設計》 等課程開設設計性、綜合性實驗，是機械設計實驗室的重要設備之一；
實驗項目內容:
1.螺栓組聯接特性實驗;
2.電阻應變片靈敏度系數測量實驗(二次開發);
3.漸開線齒輪齒根應力測試實驗(二次開發);
4.等強度梁應力測試實驗(二次開發)。
主要技術特點:
1.該實驗臺主要用來測試受傾覆力矩作用下的螺栓組中各個螺栓的受力與變形。還可二次開發用來做齒根應力測試實驗、懸臂梁的應力測試實驗及電阻應變片靈敏系數測量實驗。
2.使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線;另外測量面板上配有數碼管,顯示被測數據，可由人工記錄、手工繪制實驗數據曲線。
3.被測螺栓采用40Cr優質合金鋼精制，性能穩定.
4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置.
主要配置及技術參數:
1.被測螺栓10根中段直徑6. 5mm,兩端螺紋M10,螺栓材料40Cr;
2.被測齒形板1個z=32, m= 1 6mm;
3.被測等強度梁1根;
4.電阻應變片電阻值: R= 120Q;


5.靈敏度系數: K=2.20;

多功能螺栓組聯接綜合實驗裝置,機械運動機構實訓裝置

用于機械原理課程開設“機構運動簡圖測繪及分析實驗”。工件美觀大方，精加工裝配精度高，運動構件、運動靈活、無干涉現象。
主要技術參數：
1.模型材料：采用鋁合金材料或實物制作。
2.運動構件機械精加工，裝機精度高，機構運動靈活。
3.各模型底板、支架統一烤漆，運動部分進行分色處理，美觀大方（如有底板）。

創新變異型
E1：平面八桿直線導向機構
E2：差動輪系-凸輪組合機構
E3：平面齒輪正反向運動機構
E4：行星齒輪-平移運動機構
E5：行星輪系-連桿四倍行程直線滑塊機構
E6：連桿-行星齒輪機構
E7：連桿-行星齒輪差速機構
E8：行星齒輪-連桿滑塊機構
E9：RSRRR元宵機機構
E10：球面4R機構
