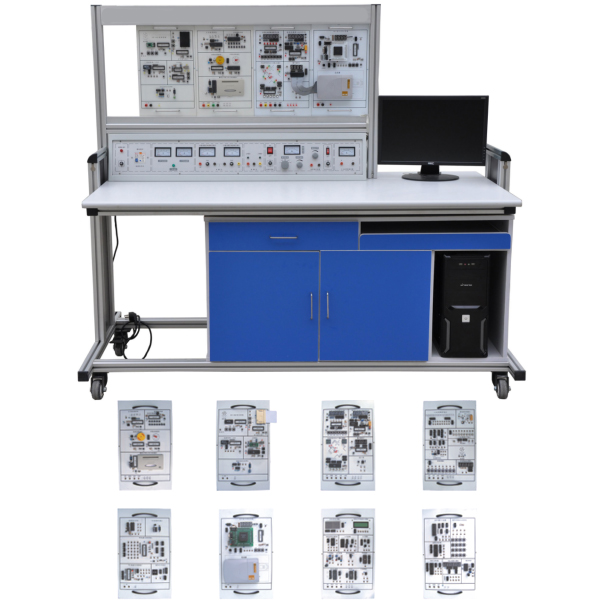

掛箱式單片機開發應用技術實訓臺,凸輪機構動態測試實驗臺

一、概述

本裝置由控制屏、實驗掛箱、實驗桌組成，通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器等實驗，配備有仿真器。

設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。

裝置采用組件式結構，更換實驗?zāi)K便捷。如需擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。

二、主要技術參數

1、輸入電源：AC220V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）

3、裝置容量：200VA

4、重量：100Kg

5、外形尺寸：160×75×150

6、掛箱尺寸：410×240×60

三、裝置構成

（一）實驗屏：實驗時放置實驗掛箱，并提供實驗電源，鐵質雙面亞光密紋噴塑結構。
 1、電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
 2、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出單相交流220V工作電壓有高精度電壓表電流表指示。

A組:直流電壓+5V/3A，-+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

B組: 直流電壓+12V/-12V輸出，電流2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

3、功率輸出函數發生器：

A、采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

B、正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

C、頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

D、輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

E、方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

掛箱式單片機開發應用技術實訓臺,凸輪機構動態測試實驗臺

實驗項目內容:
1.盤形凸輪機構:
(1)通過多媒體軟件對凸輪機構的運動參數進行優化設計。
(2)進行8種盤形凸輪機構推桿運動規律的的實測與仿真。
2.圓柱凸輪機構:
進行兩種圓柱凸輪機構推桿運動規律的實測與仿真。
主要配置及技術參數:
1.盤形凸輪4個(8種運動規律) ;
2.推桿升程h=15;
3.光柵角位移傳感器1個5V/1000P /轉;
4.直線位移傳感器1個線性誤差<0.5%;
5.圓柱凸輪1個(2種運動規律) ;
6.帶減速器的直流電機功率90W;調速范圍: 0~ 200r/min;
7.外形尺寸:680x480x 720 mm;
8.質量65kg.
9.虛擬仿真教學系統

機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
