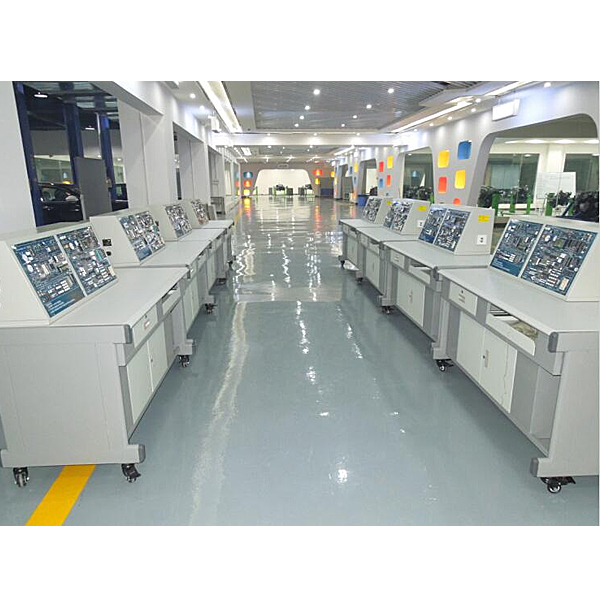

單片機創新實驗臺,機械原理綜合實驗裝置

一、系統結構

實驗開發系統集實驗桌、綜合實驗平臺等于一體，綜合實驗平臺采用集成一體化設計，也可以通過總線插座擴展一些新的實驗。

二、系統性能

是國內首款將工業組態軟件應用于單片機控制系統中，直觀形象地展示實際自動控制工業場景。平臺主要用于單片機基礎應用技術和綜合應用技術，包含有單片機原理、各類控制技術、各種數據通信技術、系統設計技術。向用戶提供眾多外圍器件和設備接口，可使用戶快速掌握單片機原理及其實用接口技術，充分了解和掌握當今單片機領域流行的各種外設器件應用。同時學習工業組態軟件的編程和控制技術（總線控制和位控制），把學生培養成為優秀的應用型人才，以適應不斷創新的社會需求。

三、主要技術指標

3.1實驗桌：

3.1.1電源

電源輸入：二相三線，交流220V±10%，50HZ

電源輸出：二相三線交流220V±10%/50HZ輸出，用于電腦和測量儀器的供電。

3.1.2裝置容量：≦1KVA

3.1.3外型尺寸：參考值1500×700×1300

3.1.4工作環境：溫度-10°C～+40°C,相對濕度85%（25C）

3.1.5安全保護：接地保護，漏電保護（動作電流＜30mA），過載保護

3.1.6實驗桌體：實驗桌為鐵和鋁合金臺架結構，絕緣面板，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。臺體下部設有電腦主機柜、鍵盤架，另設有一個儲物柜，用于放置配件、工具及資料等。

四、詳細硬件技術參數

4.1實驗屏

4.1.1單色流水燈模塊：8個高亮綠色貼片0805封裝LED燈

4.1.2雙色流水燈模塊：6個高亮直插LED燈，紅黃綠三種顏色

4.1.3雙色LED燈模塊：紅綠雙色直插LED燈

4.1.48位數碼管模塊：2個四位一體共陽極數碼管，2個74HC595驅動芯片。

單片機創新實驗臺,機械原理綜合實驗裝置

一、技術要求
1、實驗項目：（共計73項實驗）
1）平面連桿機構14種
2）凸輪機構7種
3）定軸齒輪機構2種
4）2K-H周轉輪系1種
5）擺線針輪機構1種
6）棘輪機構4種
7）槽輪機構2種
8）不完全齒輪間歇運動機構1種
9）漸開線齒輪機構系列實驗
①漸開線形成演示實驗（4項）
②范成法漸開線生成實驗(范成法漸開線齒廓形成實驗）（6項）
③漸開線直齒圓柱齒輪幾何參數測定實驗：
a）標準直齒圓柱齒輪幾何參數測定實驗（8項）
b）正變位直齒圓柱齒輪幾何參數測定實驗（8項）
c）負變位直齒圓柱齒輪幾何參數測定實驗（8項）
d）漸開線直齒圓柱齒輪傳動嚙合參數測定實驗（4項）
10）確定孔與軸的配合類型及基準制，選擇加工精度等級
11）測繪零部件圖及裝配圖
12）擬定零件加工工藝路線及裝配工藝過程
2、基本結構
實驗臺配置實驗桌，主要零部件掛在實訓桌上的繪制圖形和標注名稱的存放架上，學生動手拼裝時在實訓桌上進行。實驗臺由機架模塊、機構零部件模塊、工作臺模塊、標準件模塊、工量具模塊、漸開線形成模塊、齒廓形成儀模塊、漸開線齒輪及其嚙合參數測定模塊等組成。
