全車觸點式點火系統實訓裝置,立體倉庫控制系統實訓裝置

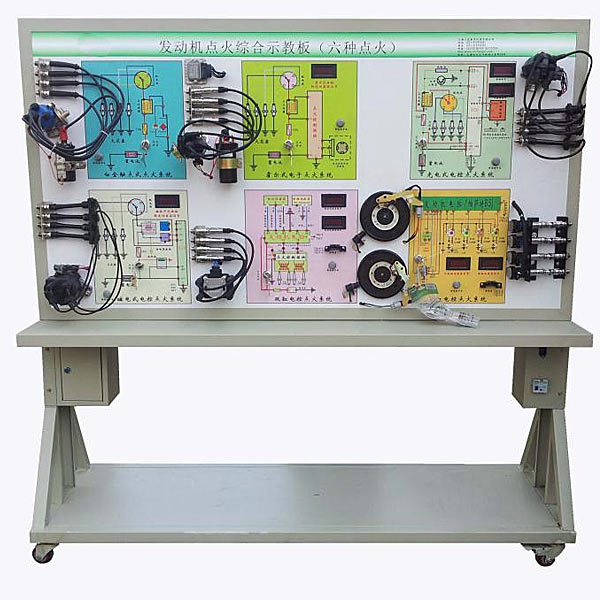

一、產品簡介
該設備采用  六種典型(即：觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統和無分電器分組點火系統，光電式火系統)的發動機點火系統的真實部件，充分展示發動機點火系統的組成結構和工作過程。
適用于中高等職業學校和培訓機構對發動機點火系統的結構，工作原理等動態教學演示及故障診斷與排除需求。
二、功能特點
1.真實可運行的六種典型的發動機點火系統，可充分展示觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統和無分電器分組點火系統、光電式點火系統的組成結構和工作過程。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析各種點火系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測點火系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼等發動機電控系統自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面， 方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。

全車觸點式點火系統實訓裝置,立體倉庫控制系統實訓裝置

概述

立體倉庫實訓裝置是根據實際工業生產中使用的立體倉庫（高架庫）實物為模本，并進行了相應的縮小和適當?shù)暮喕O計完成的具有實際操作功能和實驗功能的一套產品。本裝置采用了常見的各種物品為"倉庫"的存取對象，通過 的控制可以完成分類、出庫、入庫等工作。使用 VisualBisic6.0 編程軟件開發的上位機控制軟件，管理存取對象的出入庫等工作。

技術參數

電源：單相 220V AC ± 10% 50HZ
外型尺寸：
功耗：＜0.5k VA
溫度： 0 ℃～ 40 ℃；
環境濕度：＜ 90% （ 40 ℃）；
安全保護措施具有接地保護、漏電保護功能，安全性符合相關的國標標準。

可進行以下項目的實訓

西門子 S7-200 plc 的基本指令實訓（ PLC 種類及型號可由學校具體選擇）
基于 PLC 控制的步進電機系統實訓
基于 VisualBisic6.0 的 PLC 控制界面運用（上位機軟件）
通過上位機軟件進行貨物的分類、出入庫管理
上位機與 PLC 的通信
基于 PLC 控制的立體倉庫實訓

配置

立體倉庫實訓系統包括實訓臺、庫架、西門子 224PLC （晶體管）、步進電機及驅動、控制面板、開關電源等。
實驗臺：采用鋁合金制作而成，簡潔耐用而且美觀大方；
庫架：包括鋁合金組裝而成的五列四層架體和一個單獨的存取架；
PLC ： PLC 種類及型號可由學校具體選擇。建議選用 西門子 S7-200CPU224 DC/DC/DC ， 14入/10出，為晶體管輸出型，帶2路PTO脈沖輸出。
步進電機及驅動：取貨架左右動作驅動步進電機；取貨架上下動作驅動步進電機
直流電機：完成取貨架伸出、收回動作，DC 24V，帶減速器；
開關電源：把 220V 交流電變換成 24V 直流電，為整個系統電路供電；
