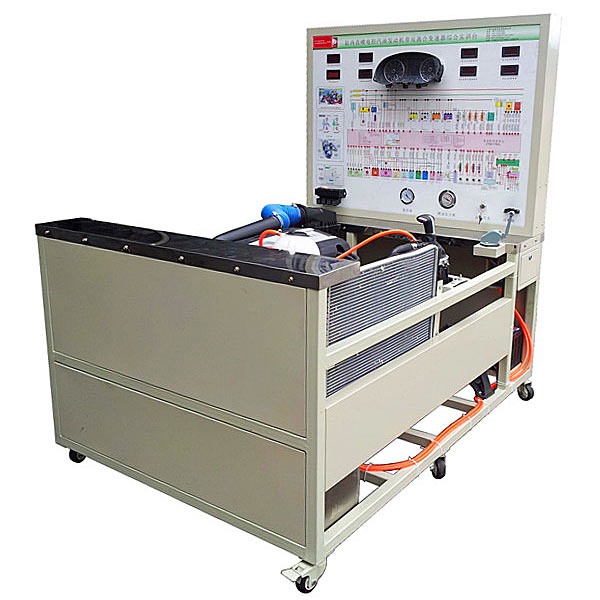

發動機+變速器維修實訓裝置,曲柄滑塊實驗臺

一、產品簡介
采用 電控發動機與 自動變速器為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，對自動變速器可進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作并做失速實驗。可真實展示電控汽油發動機和自動變速器組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和自動變速器理論和維修實訓的教學需要。

二、功能特點
1.真實可運行的電控汽油發動機和自動變速器，充分展示電控發動機與自動變速器的組成結構和工作過程。
2. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控汽油發動機與自動變速器實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機和自動變速器電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有制動系統(制動踏板、制動總泵、制動分泵、制動盤)，可對輸出軸進行自動變速器的失速實驗，檢測發動機及自動變速器的動力參數。
8.實訓臺配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
9.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
10.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，正前方/兩側焊接圓形護手桿，移動靈活，安全可靠、堅固耐用。
11.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。

發動機+變速器維修實訓裝置,曲柄滑塊實驗臺

該實驗臺完全以《機械原理》教科書中實例一牛頭刨床機構進行實物模擬仿真，可作牛頭刨床機構速度、加速度仿真和實測實驗，及速度波動調節實驗。所做仿真和實測曲線與教科書中實例完全一致。加深學生對平面機構速度分析和速度波動調節兩章內容的理解。
該實驗配置適應高速動態參數采集的AD卡和采用微電腦控制進行數據處理并打印實驗結果，使學生掌握現代動態參數測試技術。
一、 實驗內容
1. 平面機構運動分析實驗
2. 機械系統動力學仿真實驗
3. 機械系統速度波動調節實驗
二、 主要技術參數
1、電機功率：90W
2、調速0～280轉/分
3 、光柵角位移傳感器：1000柵
4、直線位移傳感器：160L
5、外型尺寸：600×380×460mm
6、重量：45Kg
三、 性能特點
1. 該實驗臺有負載器，可完全模擬牛頭刨床刨刀的受力情況－正行程作用恒定載荷，反行程空載。
2. 該實驗臺為綜合實驗臺，即可作平面機構運動分析實驗，又可作機械系統動力學測試仿真實驗和速度波動調節實驗
3. 該實驗臺裝有大小飛輪各一個，可通過不加飛輪和更換飛輪，比較速度波動調節效果
4. 配套的計算機測試仿真軟件，可分析從動件與主動件之間的運動關系，和求解在負載作用下主動件真實運動規律，并作出運動仿真和實測曲線
5. 該實驗臺配制適應高速動態參數采集的AD卡，測試精度高，速度快且穩定。
