一、產品簡介

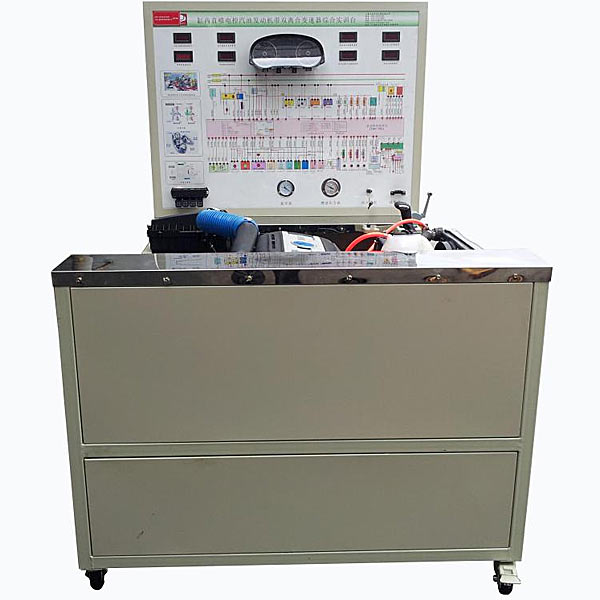

采用 電控發動機與雙離合器自動變速器為基礎,對發動機可進行起動、加速、減速等工況的實踐操作,對雙離合器自動變速器可進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作并做失速實驗。可真實展示電控汽油發動機和雙離合器自動變速器組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和雙離合器自動變速器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的電控汽油發動機和雙離合器自動變速器,充分展示電控發動機與雙離合器自動變速器的組成結構和工作過程。
2. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和電控汽油發動機與雙離合器自動變速器實物,認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表,可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機和自動變速器電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6.實訓臺配備有油門控制裝置,可方便對發動機加速減速。
7.實訓臺配備有制動系統(制動踏板、制動總泵、制動分泵、制動盤),可對輸出軸進行自動變速器的失速實驗,檢測發動機及自動變速器的動力參數。
8.實訓臺配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
9.設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
10.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,正前方/兩側焊接圓形護手桿,移動靈活,安全可靠、堅固耐用。
11.機械裝配與鉗工裝配虛擬仿真軟件:本軟件基于unity3d開發,可選6級畫質,設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真,機構資源庫,典型機械機構(汽油機發動機的虛擬拆裝),軟件為一個整體軟件,不能為一個個單獨的資源。
工作臺尺寸≧1200×700×1200,總重量≧150(kg),平板尺寸≧500X500(2級),外觀顏色組合綠藍色,類型:臺式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的臺桌里)。
零件形位誤差精度檢測:
1、微型跳動檢測儀
外形尺寸:≈455×120×325mm, 重量≧20(kg),精度:6級,檢測范圍(1、跳動測量軸:長度:50—100mm;直徑¢10—80mm;2、檢測齒輪:模數1—5;齒數17—22,齒寬10—50mm。配套量具千分表¢50/0.001(成量)杠桿百分表¢50/0.01(成量)配套檢驗零件(不銹鋼)1、臺階軸(7級一根):¢30-60,長度95mm;2、齒輪(7級一根):模數3;齒數18。)
微型圓(柱)度、直線度、同軸度檢測儀
外形尺寸≈270×100×180mm,重量≧10(kg),精度6級,檢測范圍:(1、直線度:長度:50—100mm;2、圓(柱)度:直徑¢10—40 mm,長度:60mm;3、同軸度:外徑¢20—50,內徑¢10—40mm。)配套量具:杠桿百分表¢50/0.01(成量),配套檢驗零件(不銹鋼):1、直線度測量塊(7級一根):長度:120mm;2、圓(柱)度測量軸1(7級一根):直徑¢30,長度:60mm;3、同軸度測量軸2(7級一根):外徑¢50,內徑¢40。
3、微型平面度、平行度、垂直度、對稱度測微儀
外形尺寸≈150×100×265mm,重量3(kg),精度≧6級,檢測范圍(1、平面(行)度:長X寬:100—120mm;2、垂直度:直徑¢10—60 mm,高度:≧100mm;3、對稱度:長X寬:50—40mm。)
配套量具:百分表¢50/0.01(成量)檢驗方箱(100X100/2級),配套檢驗零件(不銹鋼):1、平面(行)度測量塊(7級一塊):長X寬:100—120mm;2、垂直度測量軸:(7級一根):直徑¢50,長度:50mm;;3、對稱測量塊:長X寬:50—20mm。
4、零件尺寸誤差精度檢測
精密測量工具:1、帶表游標卡尺(0-150/0.02成量)2、外徑千分尺(0-25/0.01成量)3、螺紋千分尺(0-25/0.01哈量)4、公法線千分尺(0-25X0.0上量)5、齒厚卡尺(1-26模數 /0.02上量)6、內徑百分表(10—18 X0.01成量)、7、螺紋環規(M10—6gT哈量)、螺紋環規(M10—6gZ哈量)、螺紋塞規(M10—6H哈量)、8、螺紋樣板(60°上海)、螺紋樣板(55°)各一把。
