模擬電路實驗裝置,電液比例伺服液壓控制綜合實驗臺

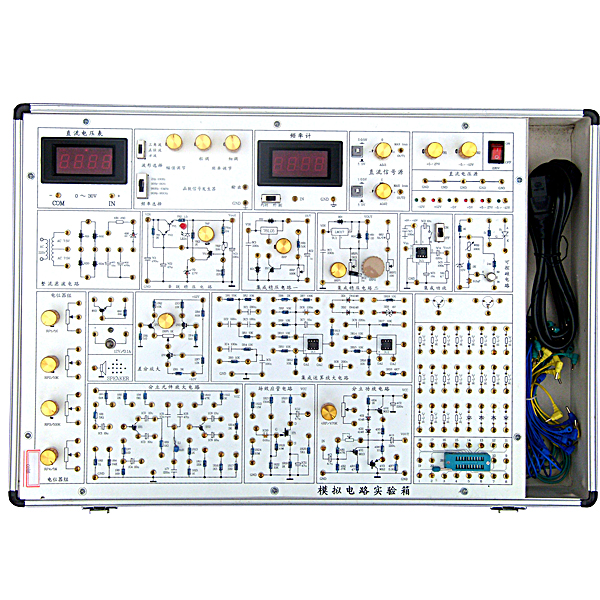

模擬電路實驗箱將所有實驗模塊分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。模擬電路實驗箱以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。
一、實驗箱組成
（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
（2）電源：輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈
輸出：※DC：- 5V～-12V可調， I≥0.5A
※DC：＋5V～＋27V可調, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，可通過直流電壓表實時監控電壓值，內阻小于0.1歐姆。
（3）兩路可調直流信號源：
     雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
（4）低頻信號源:2HZ-20KHZ   四檔可調  輸出幅度：0-10V
     分別可輸出方波、三角波、正弦波三種波形
（5）數字式頻率計(測量范圍：0~200KHZ)
（6）數字直流電壓表（測量范圍：0~200V）
（7）分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱功放電路；電位器組；電阻、電容和二三極管、揚效應管、可控硅等組成。
（8）集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
（9）提供5只高精度電位器（1K，10K，100K，470K，1M）
（10）提供1只8W揚聲器
（11）元件區還提供多種規格電阻、電容，二極管供用戶自由搭建使用。
（12）提供詳細實驗指導書、WORD電子文檔等。

模擬電路實驗裝置,電液比例伺服液壓控制綜合實驗臺

伺服比例液壓綜合實驗臺裝置具有開發測試分析系統，智能化數據采集液壓實驗臺智能型液壓綜合實驗裝置通過對流量、壓力、功率、轉速、位移、時間、溫度、計算機人機畫面--計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、馬達、各類閥泵的動靜態測試等實驗。通過智能化數據采集液壓實驗臺智能型液壓綜合實驗裝置實驗，對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。
一、實驗裝置組成
實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。
1、實驗工作臺
實驗工作臺由實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。
2、輔助平臺結構
由冷軋鋼板表面靜電噴塑而成，臺面帶有“T”型槽型材，方便實驗時，液壓回路的搭接，平臺內部分為兩部分結構，一半裝有“T”型槽鋁合金面板（實驗完畢，方便液壓元件的擺放）一半為油管支架,底部帶有鋼制濾油網板。輔助平臺底部有四個萬向腳輪，便于擺放。
3、常用液壓元件
以國產力士樂系列液壓閥元件（北京華德）為主，配置詳見配置清單；
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。
油路搭接采用開閉式快換接頭，拆接方便，不漏油。
4、電氣控制單元
使用電源：國家標準供電電源——AC220V（±5%）、50HZ，帶短路保護、漏電保護、過載保護等功能；
控制電壓：安全控制電壓—DC24V；
使用環境要求：能在環境溫度-10℃——+50℃下使用；
可編程序控制器(plc)：采用日本三菱FX1N-24MR，I/O口20點，繼電器輸出形式。
漏電脫扣器，接觸器，直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等
