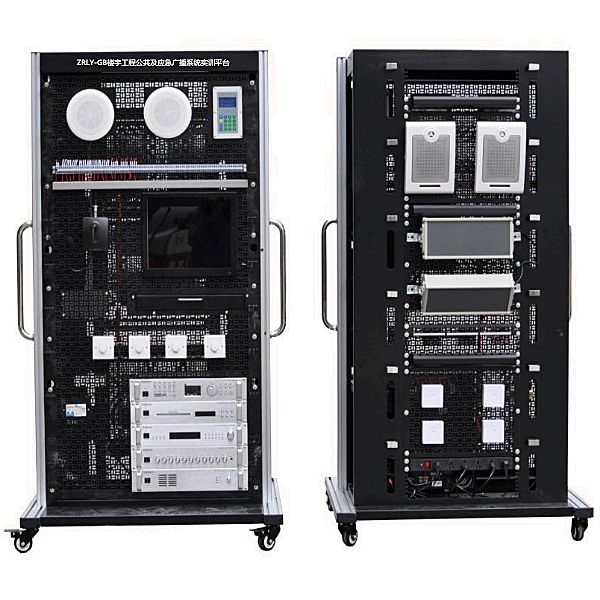

樓宇工程公共及應急廣播系統實訓臺,電力綜合技能實訓裝置

1、設備概述

裝樓宇工程公共及應急廣播系統實訓置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。

2、技術指標

(2)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

(3)整機功耗：≤300W；

(4)外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；

(5)虛擬多用表參數：

交流電壓量程檔位分：10、50、250、1000

直流電壓檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢測功能：垂直角度±15°距離1-30cm

三極管測量孔

3、實訓項目

1)系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2)線路故障的設置、檢測及排除；

3)認識公共廣播系統的基本工作原理、基本配置及系統結構；

4)手動廣播操作：發布通知、會議及播放音樂；

5)自動廣播編程：實現校園自動打鈴、定時眼保鍵操及定時播放背景音樂；

6)手動啟動緊急廣播；

7)快速啟動設備電源與分區及語音疏散人群；

8)公共廣播系統的情景實訓；

9)橋架及其支架的安裝和布線；

10)信息插座和機架設備的安裝；

11)水晶頭及跳線的制作和測試；

12)RJ45模塊和配線架的壓線和測試；

樓宇工程公共及應急廣播系統實訓臺,電力綜合技能實訓裝置

電力系統自動化創新實驗臺是一個自動化程度很高的多功能實驗平臺，可單獨使用開出多門電氣工程專業課程的教學實驗，多套培訓系統還可組成復雜電力網系統進行綜合實驗、實訓，并由電力自動化監控系統實現電力網綜合監控。

設備入口均設有漏電保護器。

整個實驗系統控制電源（包括繼電器輔助電壓）均采用安全電壓以內的直流24V電源。實驗信號要求按照電力系統二次標準輸出，且嚴格控制輸出功率，杜絕觸電隱患。

1、發電機組控制屏

發電機組控制屏與發電機組相連，完成發電機組的勵磁調節、調速及系統并列功能，為發電廠自動化提供條件。

發電機組控制屏由測量儀表單元、調速系統、勵磁系統、準同期裝置、一次接線圖、三相模擬斷路器、互感器、勵磁整流模塊、調速整流模塊等組成。

測量儀表單元：包含直流電壓表、直流電流表各2只，分別指示原動機電樞電壓和電流、發電機勵磁電壓和電流；交流電壓表2只，分別指示機端電壓和系統電壓；頻率表兩只，分別指示機端頻率和系統頻率；三相有功功率表1只，三相無功功率表1只，分別指示發電機組有功和無功負載。

設備運行參數：

設備工作電壓為AC380V、50Hz。進線為三相五線制。

設備允許工作環境溫度至少在-10℃－+40℃范圍內。

設備允許環境相對濕度不低于85％（25℃）。

設備整機容量低于10kVA，電流小于20A。

2、電力系統綜合自動化實驗系統（實驗臺）

電力系統綜合自動化實驗系統實驗臺提供了一個典型的電力系統運行一次主系統。

實驗臺由模擬一次主系統、多功能微機保護裝置、短路設置模塊、指示儀表等構成。

設備運行參數：

設備工作電壓為AC380V、50Hz。進線為三相五線制。

設備允許工作環境溫度至少在-10℃－+40℃范圍內。

設備允許環境相對濕度不低于85％（25℃）。

設備整機容量低于10kVA，電流小于20A。。

3、準同期裝置

①、微機型同期裝置：

a. 測量系統頻率、機端電壓、系統電壓精度優于0.5%。

b. 全自動準同期合閘。

c. 半自動準同期合閘；斷路器合閘時間測定。

d. 采用800*480彩色觸摸屏顯示，信息輸入方便，相比使用按鍵形式輸入信息更易操作，可同屏顯示發電機端和系統側的電壓、頻率、相角。

e. 可圖形化顯示發電機組電壓、系統電壓旋轉向量。

f. 記錄合閘時的前后所有電氣參數（電壓、電流、頻率、相角等），做實驗分析用。

g. 記錄合閘前后10周波的機端、系統的電壓電流波形，并能在顯示屏上顯示。

h. 裝置具有網線接口，與計算機聯網通信，可將以上測量參數上傳計算機顯示，及下載裝置的各種參數。

②、三相模擬斷路器：用三相交流接觸器模擬實現。

③、模擬變壓器：模擬升壓變壓器，干式變壓器，400V/400V，3kVA。

4、勵磁系統

①、微機型勵磁裝置：

a. 他勵方式。
