數控車床裝調與維修考核實訓設備,數控銑床電氣控制與維修綜合實訓臺

近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床裝調與維修考核實訓設備實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

產品組成部分

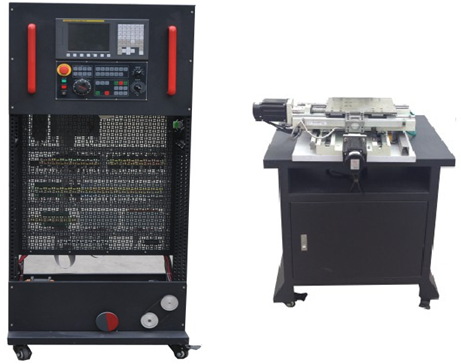

DYSK-CC3數控車床裝調與維修考核實訓設備是由HNC-21T3數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、四工位刀架、低壓電氣元件的原理和接線、編程及機械等組成。

產品的特點：

盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲得深切的體會以達到融會貫通的效果。

方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象。

涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…

實訓臺配有：自動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、步進、伺服電機各1臺、精密型十字滑臺（二坐標）1臺、精密光學位移檢測單元（精度為5μm光柵尺）及限位開關和機床零點等。

實驗臺技術參數：

1、輸入電源：AC380V（三相四線制）、50HZ

2、故障考核24項

3、工作環境：溫度-100C～400  C

4、整機容量：≤2kVA；

5、電氣控制單元尺寸：長×寬×高=800mm×600 mm×1800 mm；

6、十字滑臺單元尺寸：長×寬×高=660mm×660mm×370mm；

7、十字滑臺參數：

★功能

A機械拆裝與機電聯調

A直線導軌E型塊拆裝、調整實訓

A聯軸器拆裝實訓

A滾珠絲杠螺母副拆裝實訓

A四工位電動刀架拆裝實訓；

A滑臺垂直度與平行度檢測調整實訓

★技術參數

A兩軸方形進口直線導軌

A進口滾珠絲杠（直徑/螺距）1605mm

A彈性聯軸器

A絲杠行程：X300/Z300mm

A材質：鑄鐵

A配置電機扭矩：≥2.4N/M

A重量：80KG

A主軸電機功率：0.55KW（變頻無級100-1500轉）

產品結構和組成

1．系統由機床實訓柜、半實物型等組成。

2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，器件與實際機床廠的模式一致。上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源等，柜內裝有接線端子排和走線槽、變壓器等；電氣柜底部設計為空，給用戶預留盛放資料、工具等。

3．系統采用三相五線制AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。

4．?dāng)?shù)控系統采用發那科、西門子、廣數、華興、華中等國內外知名廠家的主流數控系統（用戶必選），能滿足不同類型機床的實訓教學。

5．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。

實驗臺技術參數：

1、輸入電源：AC380V（三相五線制）、50HZ

2、故障考核32項

3、工作環境：溫度-100C～400  C

4、整機容量：≤2kVA；

5、實驗臺尺寸：長×寬×高=1370 mm×750 mm×1890 mm；

6、智能數控車床故障診斷維修考核模塊：功能具有可設置數控車床幾十個典型的電氣故障。考核系統采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登陸、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。

機床參數：

導軌形式：高精度工業圓形直線導軌

絲桿形式：進口滾珠絲桿

工作臺尺寸:370*200MM          X、Y、Z行程：350*200*200MM

主軸夾頭：1-13MM             機床規格：700*550*800MM

機床桌：1200*720*800

基本實驗實習項目

實驗1　數控銑床維修實訓裝置電源控制

實驗2　數控系統的操作、接口實驗

實驗3　主軸調速實驗（系統控制）

實驗4  變頻主軸參數優化實驗

實驗5　X軸伺服電機驅動控制及參數調試實驗

實驗6　Y軸伺服電機驅動控制及參數調試實驗

實驗7　Z軸伺服電機驅動控制及參數調試實驗

實驗8　正負超程限位、零點實驗

實驗9　手輪（手搖脈沖發生器）實驗

實驗10  數控銑床數控系統控制加工實驗

實驗11  數控銑床系統通訊實驗

實驗12　數控銑床電氣綜合安裝布局實驗

實驗13　數控銑床NC參數調試（－）

實驗14　數控銑床NC參數調試(二)

實驗15　數控銑床故障診斷與排除

實驗16　數控銑床幾何精度檢測

實驗17   數控銑床操作、編程與試件加工

實驗18　數控銑床的保養和維護

實驗19   數控銑床絲桿反向間隙補償實驗

實驗20   數控銑床絲桿螺距誤差補償實驗
