如果您對我們的文章制冷系統性能測試實訓裝置,機械速度波動測試實訓臺有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了制冷系統性能測試實訓裝置,機械速度波動測試實訓臺后，也有興趣投稿，我們也將為您提供像本文制冷系統性能測試實訓裝置,機械速度波動測試實訓臺一樣的機會，將您的投稿上傳到我們的平臺上。

制冷系統性能測試實訓裝置,機械速度波動測試實訓臺

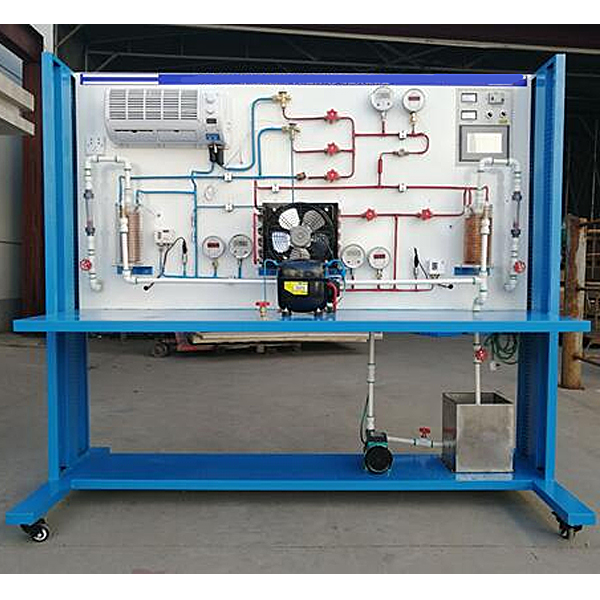

一、產品概述：制冷壓縮機性能測試實訓裝置”采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度記錄儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級、**）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、實驗目的
通過本實驗，使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握制冷系統的基本構成，加深對制冷系統的認識及制冷系統熱力計算方法的認識，并通過實驗了解不同物理量的采集方法及實驗儀表的作用。
使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握單級蒸汽壓縮式制冷系統的基本組成；
了解溫度、壓力參數采集方法；
了解多種制冷系統性能測試的方法，掌握液體載冷劑循環法測定制冷系統性能的方法；
通過對實際測定參數計算，分析影響制冷系統性能的因素。
學習制冷系統測試方法，根據現有實驗條件，設計實驗方案，完成制冷系統性能測試任務。
三、實驗原理及裝置：
壓縮機、冷凝器、蒸發器、節流閥構成制冷系統，蒸發器、冷凝器均為水冷式，制冷系統工況通過加熱器調節蒸發器進出水水溫，通過閥門調節進出蒸發器、冷凝器水的流量來調節；制冷量為蒸發器進出水帶走的熱量，通過測量冷凝器進出水帶走的熱量來校核實驗。模擬制冷系統故障現象和數據變化，實驗數據通過5寸彩色溫度/壓力監控儀，實時顯示運行狀態，實驗數據保存和打印功能。
四、技術參數：
1、電源：AC220V±10% 50Hz總電流5A
2、工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、外形尺寸：長*寬*高：2200*800*1900MM

制冷系統性能測試實訓裝置,機械速度波動測試實訓臺

本實驗臺是以電動機驅動的包含帶傳動，曲柄滑塊機構的工作機在內的機械系統用于機械原理課程中機械的穩定運轉狀態下機械的周期性速度波動及其調節課程中的實驗裝置。利用傳感器、計算機等先進的實驗技術手段進行實驗操作,訓練掌握現代化的實驗測試手段和方法增強工程實踐能力。
實驗項目內容:
1.機械速度波動測試仿真實驗:
觀察機械的速度波動現象，求解系統運轉的不均勻性。調節電機轉速，觀察不同轉速下的速度波動現象,實測與仿真曲線對比。
2.機械速度波動調節實驗:
改變飛輪大小，觀測機械速度波動變化情況，并與理論計算結果進行比較分析。
主要技術特點:
1.曲柄滑塊機構實驗臺采用了特制的曲軸和連桿，構思嚴密，設計精巧，能確保組成實驗臺的各個運動構件有良好的配合間隙，外形美觀，操作方便，使用壽命長。
2.該實驗臺由機座、直流調速電動機，皮帶傳動裝置和曲柄滑塊機構等主要零部件組成。曲軸一-端裝有角位移傳感器，另-端裝有飛輪。
3.該實驗臺配有大小飛輪各-件，供測試實驗用，顯示不同飛輪質量的調速效果。
4.主控制系統采用56通道單端輸入，28通道雙端輸入，12位精度，1 M采集頻率與計算機采用串口聯機使用。
5.使用專用軟件，能迅速準確處理、分析數據，測繪及打印實測曲線;不配計算機時可利用液晶屏面板窗口顯示的數據，計算，分析，繪制曲線。
6.本實驗臺制作精細、噴塑表面平整光滑清潔、無劃跡和脫落斑點，發蘭鍍鉻、鍍鎳表面光亮無銹斑,鋼制件精加工表面作防銹處理，各銘牌粘貼安裝位置正確，粘貼平整和無貼斜現象。
主要配置及技術參數:
1.直流調速電動機數量1個220V 355W轉速n= 1500轉/分
2.直流電機調速電源SK200B數量1個
3.角位移傳感器數量1個 壓力傳感器0-50N 1個，0-200N 1個
4.計算機軟件光盤1張
5.數據采集卡1套
6.大飛輪中280 x30.
7.小飛輪中260 x30
