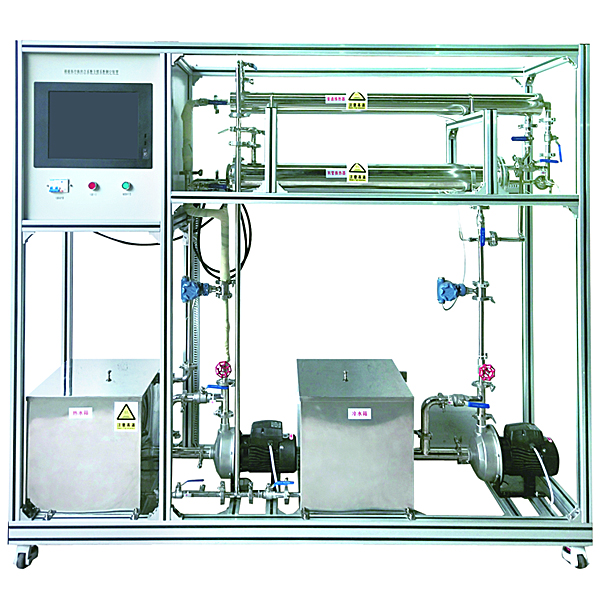

列管傳熱系數測定實驗臺,輪系創新組合實驗臺

裝置特點
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本裝置選擇采用普通換熱器與列管換熱管，進行兩種換熱形式的效果對照，采用間壁式換熱方式進行換熱。
4、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換，更貼近工業應用實際。
5、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。
6、冷熱水箱均有蓋密封，且配有水位高度顯示裝置以便于觀察水位變化，并具有上下水功能；冷水箱的水位能自動控制。
7、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能
1、掌握套管對流傳熱系數的測定方法，加深對其概念和影響因素的理解，應用線性回歸法，確定關聯式中常數A、m的值。
2、掌握列管傳熱系數Ko的測定方法。
3、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
基本配置 液體流量： 0.16-1.6 m3/h，溫度：常溫-60℃、常壓操作。
雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。
對流傳熱系數αi：500-1500 W/m2·℃。
公用設施
水：裝置自帶304不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。
電：電壓AC220V，功率4.0kW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源）。
實驗物料：水，外配設備：無。

列管傳熱系數測定實驗臺,輪系創新組合實驗臺

實驗項目：
1、輪系運動方案設計與分析；
2、輪系拼裝實訓：
2K-H行星輪系16種；
2K-H型差動輪系24種；
3K周轉輪系1種；
定軸輪系1種；
復合輪系2種；
運動分解、合成2種等總46種。
3、輪系結構分析：對給定的輪系進行結構分析，計算其自由度、傳動比
4、輪系虛擬裝配與仿真實驗。
1. 能完成運動副的拼接、拆卸（爆炸）的演示。并配有相應的運動副簡圖及文字說明；
2.能完成45種輪系機構的形象逼真三維運動演示；機構虛擬裝配，機構的自動裝配和拆卸分解過程，通過對各種輪系機構在虛擬軟件中的模擬運動演示，增加對機構動特點及其結構運動多樣性等問題初步的理解
基本結構：
1、實驗臺為45#鋼制，表面鍍硬鉻；X調節距離980mm，Y調節距離530mm，Z調節距離100-180mm；外形尺寸1180×360×660mm。
2、零件存放箱 機架材料：2mm厚冷軋鋼板 表面處理：噴塑 外形尺寸：620×320×170mm
3、各種正斜圓柱齒輪、各種錐齒輪、各種內齒輪、各種導桿傳動軸、各種活動銅軸瓦支承座、標準件等140多種類型369多個零部件組成各類模塊（零件材料為45#鋼與663銅材，經表面處理）。
