家用智能電熱水器維修與安裝實驗臺,分布式過程控制系統實訓臺

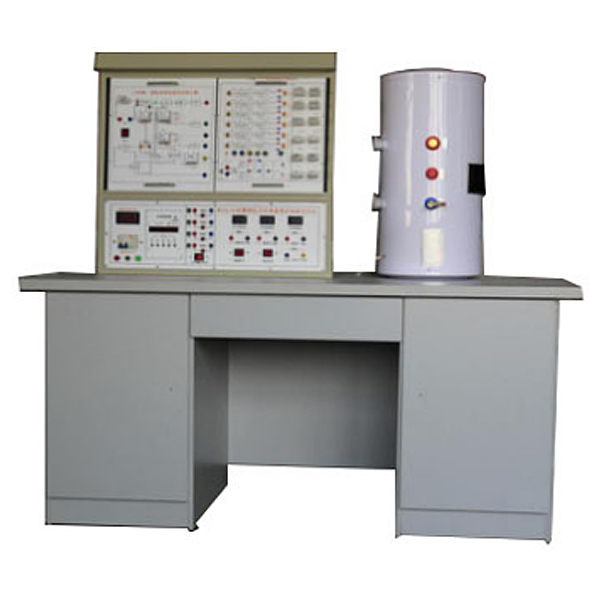

一、家用智能電熱水器維修與安裝實驗裝置產品概述

家用電熱水器維修與安裝實驗裝置是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

本實訓裝置同時滿足職業學院、技工學校、農民工職業培訓、職教中心、鑒定站 / 所的家電類專業及家電維修工類維修實操，以及中級、高級工的技能鑒定考核。

二、家用智能電熱水器維修與安裝實驗裝置系統組成

1. 本裝置由實訓控制屏、實訓桌、電熱水器和實訓組件四部分組成，實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

2. 交流電源（均帶有過流保護）

輸出電源：市電不隔離輸出 220V 50HZ、隔離變壓器輸出 220V 50HZ

3. 直流電源：± 24V/+12V/+5V

4.電熱水器器： 遙控密閉型儲水式電熱水器

5.制冷制熱與家電維修技能教學軟件：本系統為apk的格式，可在PC端使用，也可在移動端使用，本系統即可手動設置故障也能自動設置故障，本系統通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本系統內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本系統通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

（三）實訓組件

本裝置由遙控密閉型儲水式電熱水器模塊、實驗水箱，循環水泵、智能實訓考核系統組成。

1. 電熱水器實訓模塊

配置電熱器內部電路控制系統原理圖，故障模擬檢測點，內置設故排故系統（可由電腦隨機故障點）、故障點采用可更換透明元件、即學生根據故障現象排查損壞元件，采用插拔式更換元件。

2. 智能實訓考核系統

(1) 計算機可以監控 1-126 臺家用電器智能考核臺

家用智能電熱水器維修與安裝實驗臺,分布式過程控制系統實訓臺

一、概述
本實訓裝置由硬件和軟件兩部組成，其中硬件包括控制柜、智能儀表、DCS控制等單元組成；軟件包括數據庫軟件、設備組態軟件、設備編程軟件、工業組態軟件、服務軟件包及工程數學軟件等組成。
信號接口面板：控制對象中的儀表信號和電氣信號轉移到信號接線板上，提供AI、AO、DO等傳感器檢測及執行器控制信號接口，便于連線組成不同的控制系統。通過安全型接插式導線將實驗板與信號板之間進行不同的配線，以完成過程控制各類實驗。
系統網絡分為監控網絡、系統網絡和控制網絡三個層次，監控網絡層實現工程師站、操作員站、高級計算站與系統服務器的互連，系統網絡層實現現場控制站與系統服務器的互連，控制網絡層實現現場控制站與過程的通訊。
二、配置及功能
（一）系統整體結構
1、系統網絡架構從上至下由管理網（MNET）、系統網（SNET）、控制網（CNET）三層構成。管理網為可選網絡層，用于和廠級生產管理系統如MES、第三方管理軟件等進行通訊，并可通過INTERNET實現安全的信息發布，實現數據的高級管理和共享。
2、系統網連接工程師站、操作員站、歷史站和控制站等系統節點，支持P-TO-P（對等網）、C/S（客戶機/服務器）、P-TO-P和C/S（混合）三種網絡結構，可快速構建星型、環型或總線型拓撲結構的高速冗余網絡，符合IEEE802.3 及IEEE802.3u 標準，100/1000Mbps 自適應。
3、控制網用于控制站的主控制器與各I/O模塊及智能設備的連接，支持星型和總線型結構，符合IEC61158（國標：JB/T10308.3-2001，歐標：EN50170），確保現場級通訊的實時、穩定、快速。
4、系統網絡同時支持20個用戶對目標對象進行實時在線監控。
