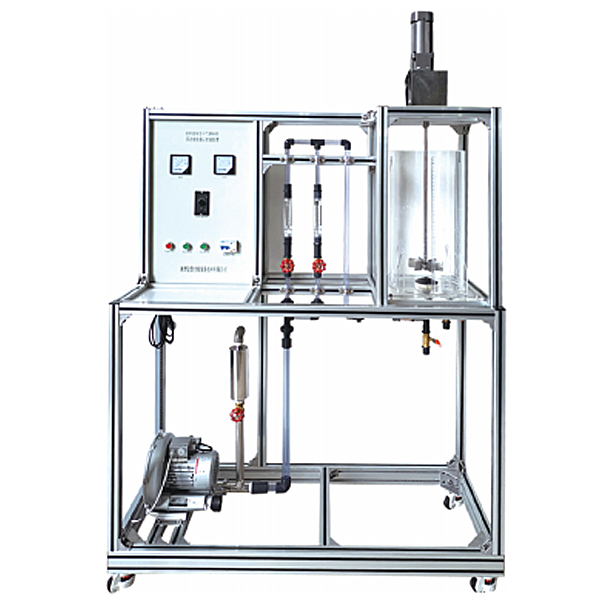

攪拌器性能測定實訓裝置,光機電一體化實訓臺

裝置功能
1、掌握攪拌功率曲線的測定方法。
2、了解影響攪拌功率的因素及其關聯方法。
3、用羧甲基纖維素納（CMC）水溶液，測定液—液相攪拌功率曲線。
4、用 CMC 水溶液和空氣，測定氣—液相攪拌功率曲線。
設計參數
空氣流量： 0~160 L/h。
攪拌電壓：0—200V、轉速: 100--500 r/min。
操作壓力：常壓操作。溫度：常溫。
公用設施
水：無。
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自壓縮機（自帶氣源）。
實驗物料：羧甲基纖維素納（CMC），外配設備：黏度儀（用戶自配）。
主要設備
1、有機玻璃攪拌釜：內徑φ285mm，釜內裝有四塊擋板，攪拌槳采用六葉直葉式渦輪槳，槳下設有圓形氣體分布器。
2、攪拌電機：功率: 200W， 轉速:0-500 r/min。
3、電壓表：AI501 宇電數字顯示儀。
4、電流表：AI501 宇電數字顯示儀。
5、數字溫度計：AI501宇電數字溫度顯示儀。

攪拌器性能測定實訓裝置,光機電一體化實訓臺

實訓考核裝置的構成：

光機電實訓裝置由由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。設備需符合競賽所要求，同時還要求具有可拓展功能，可以組成更加大型的生產模擬系統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。

技術參數

1. 交流電源：三相五線 AC 380V±10%  50 Hz（或單相三線220v）
2. 溫度：-10～40 ℃；環境濕度：≥85%（25℃）；
3. 外形尺寸：長*寬*高=1200*800*1500 mm；
4. 整機功耗：＞1.5 kW；
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

部分實訓項目：

1．氣動系統的安裝與調試
（1）氣動方向控制回路的安裝     （2）氣動速度控制回路的安裝
（3）氣動順序控制回路的安裝     （4）氣動機械手的安裝
（5）氣動系統氣路的連接             （6）磁性開關的位置調整
（7）氣動系統調試                         （8）擺動控制回路的安裝
2．變頻器的安裝與調試
（1）變頻器與交流電機主電路的連接  （2）變頻器面板的參數設置與操作
（3）變頻器面板控制交流電機調速      （4）通過變頻器外部端子控制電機啟停
