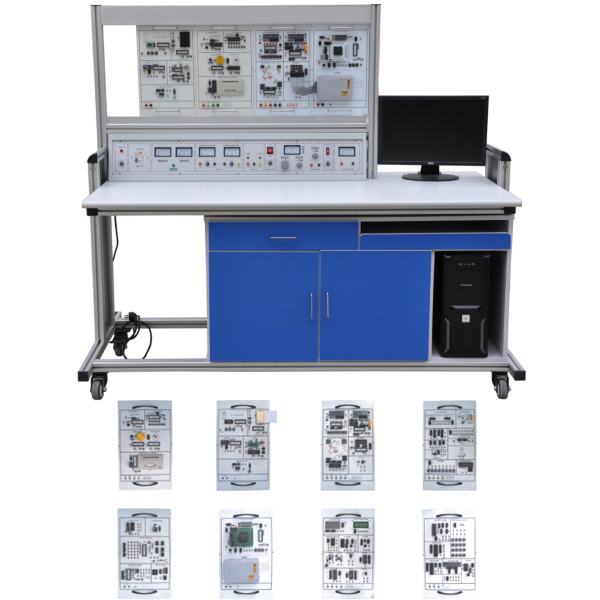

單片機開發應用技術實驗臺,液壓/氣壓制動系統實驗裝置

一、概述

本裝置由控制屏、實驗掛箱、實驗桌組成，通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器等實驗，配備有仿真器。

設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。

裝置采用組件式結構，更換實驗模塊便捷。如需擴展功能或開發新實驗，只需添加實驗模塊掛箱即可，永不淘汰。

二、主要技術參數

1、輸入電源：AC220V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）

3、裝置容量：200VA

4、重量：100Kg

5、外形尺寸（cm）：160×75×150

6、掛箱尺寸（mm）：410×240×60

三、裝置構成

（一）實驗屏：實驗時放置實驗掛箱，并提供實驗電源，鐵質雙面亞光密紋噴塑結構。
 1、電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
 2、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出單相交流220V工作電壓有高精度電壓表電流表指示。

A組:直流電壓+5V/3A，-+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

B組: 直流電壓+12V/-12V輸出，電流2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

3、功率輸出函數發生器：

A、采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

B、正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

C、頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

單片機開發應用技術實驗臺,液壓/氣壓制動系統實驗裝置

一、功能特點
1.采用  完整的雙管路汽車制動系統為基礎，全面展示了汽車制動系統的組成結構和工作過程。
2.實訓臺安裝有真空泵，提供真空助力的動力源；前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化。
3.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
4.適用于學校的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。
二、技術規格
外形尺寸：1400×900×600mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
壓 力 表：0～100kg/psi
真 空 泵：
電  壓：AC 220V 50Hz
功  率：120W
抽氣速率：25L/min
極限壓力：10~30Pa
轉  速：1000r/min
進氣口徑：Ø6
用油量：0.25L
噪  聲：≤65
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
