ARM嵌入式系統實驗臺,氣動PLC綜合實訓臺

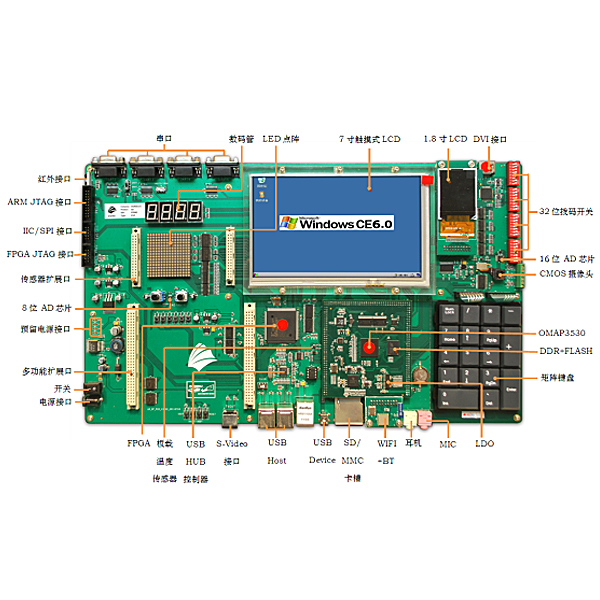

技術參數

1.核心板硬件參數

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，集成存儲器用于ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存儲 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4電源管理：獨立電源管理芯片 TPS65930

1.5LDO：具備LDO

2.底板硬件參數

2.1FPGA：XC3S250E-P208用于控制邏輯和擴展串口，給相應的設備分配地址

2.2以太網：1個10/100M自適應以太網控制器DM9000A

2.3LED：12個GPIO控制的LED工作狀態指示：6個位于核心板，6個位于底板

2.4音頻：標準AC97音頻控制器小三芯接口+MIC頭  TPS65930

2.5復位：隔離內外部復位信號，增加復位可靠性TC7SH08FU

2.6UART：共7路UART：3路處理器自帶，4路FPGA外擴，其中1路接紅外2路接擴展接口4路接DB9接頭

2.7RTC：獨立RTC 1220電池供電

2.87寸LCD：7寸24位液晶屏帶電阻式觸摸屏16：9 顯示，分辨率：800 × 480接在DSS上（AT070TN83）

2.91.8寸LCD：1.8寸TFT LCD，分辨率128*160，掛接于GPMC總線上（HX8310）

2.10觸摸屏接口：SPI擴展出觸摸屏接口，觸摸屏與7寸屏配套（TSC2046）

2.11TV-OUT：S-VIDEO接口一個，混合視頻信號

ARM嵌入式系統實驗臺,氣動PLC綜合實訓臺

一、概述
氣動實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （plc）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
氣動實訓設備適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
二、主要技術參數
1、輸入電源：220V±l0%，50Hz；
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音空氣壓縮機：工作電源：AC220V；電機功率：250W公稱容量10L；額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX2N-32MR，18路開關量輸入，14路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
9、實訓裝置外型尺寸：1500mm×650mm×1750mm
三、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
