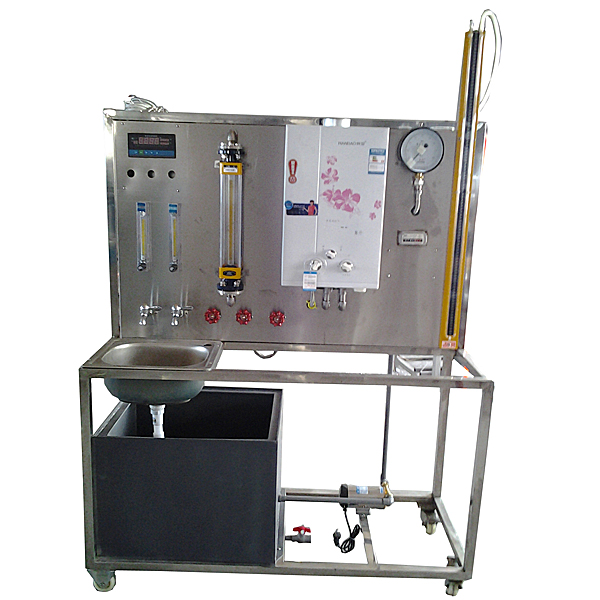

燃氣鍋爐性能實驗裝置,虛實結合數控仿真試驗實訓臺

實驗目的：
1、了解燃氣鍋爐的工作原理。
2、測試小型燃氣鍋爐的熱效率、熱流量等熱工性能。
主要配置：
12Kw小型燃氣鍋爐、板式換熱器、循環水泵、熱電偶測溫；干式燃氣流量計、U型壓力計、壓力表、轉子流量計、萬能輸入8點巡檢儀、不銹鋼臺架等。
可配套熱值儀、煙氣分析等分析儀（用戶自備）。
技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率400W。
2、12Kw小型燃氣鍋爐，容積8L。
3、循環水泵參數：流量：30L/min ，揚程：15m，功率：370W。
4、干式燃氣流量計精度2.5%，額定流量4m3/h ；±3000Pa U型壓力計； 0.4級精密壓力表量程0-0.25MPa；40-400L/h轉子流量計。
5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。萬能輸入8點巡檢儀檢測顯示溫度。
6、外形尺寸：1800×500×1800mm，外形為不銹鋼可移動支架，帶雙剎車輪。
7、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。

燃氣鍋爐性能實驗裝置,虛實結合數控仿真試驗實訓臺

一、產品簡介
智能制造是建設制造強國的主攻方向，數控機床是智能制造重要的組成部分，為響應國家號召，本公司引進世界先進的數控軟件技術，研發本系列數控機床虛實一體訓練機。訓練機由軟件和硬件相組合，功能先進、質量可靠、數控系統可多樣化選配。
目前該類產品有：發那科系列FANUC 0i-TF Plus（車削版）、FANUC 0i-MF Plus（三軸銑削版）；三菱系列Mitsubishi M80（三軸銑削版）；西門子系列SINUMERIK 828D（車削版）、（三軸銑削版）、SINUMERIK 840D（五軸銑削版）；海德漢系列（五軸銑削版）。
二、產品特點
初學者在傳統的數控機床操作實訓中，學生用電腦學習數控機床模擬操作之后，老師就帶學生上真機床操作，但前期因學生都是采用模擬的數控機床、模擬數控系統、模擬機床操作面板、模擬手輪等在一臺電腦顯示器上用鼠標操作，學生在學習過程中沒有真實機床的體驗，若直接上真機，學生會產生極大的心理壓力，容易緊張而造成斷刀、撞機、材料和刀具損耗大、機床容易損壞、不安全、教學成本高等實際因素。
為了解決以上因素我公司開發了最新一代多系統數控機床虛實一體訓練機，該設備軟件與硬件相結合，具有編程、加工和調試系統的功能，可以實現數控車床、數控加工中心的仿真操作，可手動編程或輸入CAD/CAM程序進行模擬加工。高度仿真的軟件數控系統界面與真實的數控系統相同，配備真實的操作面板與手輪，讓學生在學習過程中能體會到真實數控機床一致的操作體驗，為下一步操作真實機床打好基礎而特別設計。設備主體硬件由四個部份組成。
1、數控機床操作模擬機柜體采用立式結構符合真實的數控機床操作體驗，柜體由高強度鋼板折彎焊接成型，表面采用鐵質亞光密紋噴塑處理，底部裝有4個萬向滑輪并配置剎車裝置，方便移動和固定。
2、模擬機床由一臺32英吋的液晶顯示器以3D形式更加逼真地顯示了同真實機床完全相同的機械結構，它具有代表性的數控車床（車削）、加工中心（銑削），該模擬機床可放大、縮小、旋轉、平移等多視角畫面，主軸旋轉、刀具切削、換刀、鐵屑、冷卻液等運行時配上聲效讓學生有一種操作真實機床的體驗；
3、數控系統由一臺17英吋的觸摸屏顯示，編輯程序、修改參數、對刀等操作可直接用手指輕輕點擊屏幕相應的功能鍵，有真實數控系統一致的操作體驗；
4、數控機床操作面板、手輪采用標準工業型，當學生在學習時有操作真實機床的體驗。
