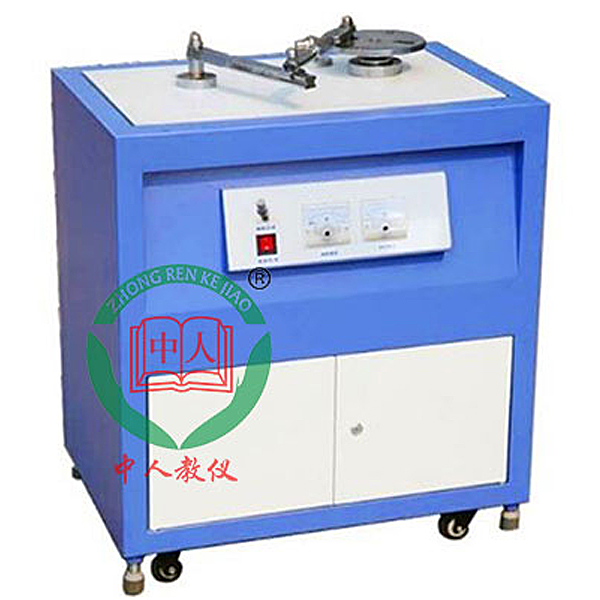

曲柄搖桿機構動態測試實驗臺,磨床電路實驗裝置

ZRJX-YGCA型
一、主要參數
1、電機功率：60W，調速范圍：0-100rpm 2、桿長參數：搖桿260mm、連桿300m 3、傳感器參數：角位移傳感器360p/r 4、外形尺寸：820*510*400，重量47kg
二、主要性能特點
1、四桿機構實驗臺可進行四桿機構簡單拼裝，并對曲柄及搖桿進行運動檢測與仿真。
2、所有桿構件長度均可進行無級調節。
3、測試系統采用先進的嵌人式單片機系統、測試數據精度高、速度快、穩定。
4、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的點。
5、實驗結果可以文體形式保存，并可在網絡上發送及打印，便于網絡化實驗。
三、主要實驗內容
1、四桿機構的虛擬設計及實物機構拼裝。
2、曲柄的運動檢測，搖桿運動仿真及實測對比分析；連桿運動平面上點的運動軌跡分析。
3、機架振動檢測及機構平衡試驗。

曲柄搖桿機構動態測試實驗臺,磨床電路實驗裝置

“平面磨床電氣技能實訓考核裝置”是在原“平面磨床電氣技能實訓考核裝置”基礎上進行改造升級，它增加了M7120平面磨床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1、 M7120磨床半實物仿真模型是參照實際M7120平面磨床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現M7120平面磨床各種運動控制，它包括：砂輪的啟動停止、工作臺的往復運動、砂輪架的升降運動和冷卻泵啟動停止，極限位置的限位保護；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8、控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。

二、技術性能

1、輸入電源：三相四線（ 380V±10%  50Hz ）

2、工作環境：溫度 -10℃ ～+40℃ ，相對濕度＜85%( 25℃) ，海拔＜4000m

3、裝置容量：＜ 0.2kVA

4、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、工作臺移動行程：400mm

9、砂輪架升降行程：100mm

10、磨頭座伸縮行程：100mm
11、虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。
