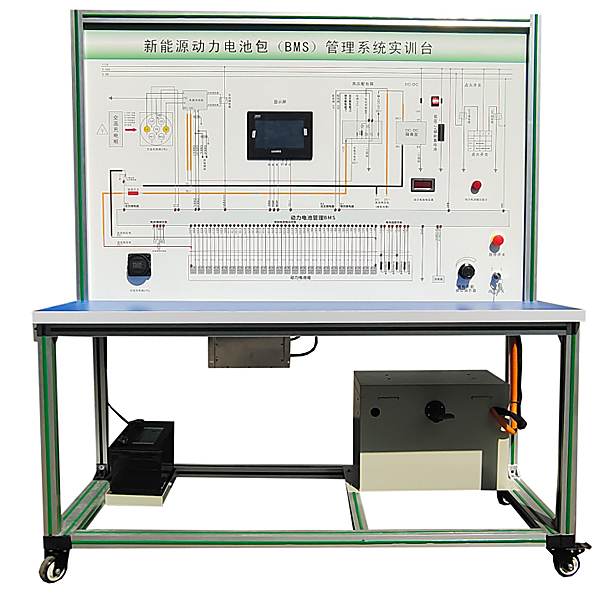

汽車電源管理（BMS）系統實訓臺,電葫蘆電氣實驗裝置

一.產品簡介

選用新能源車輛 磷酸鐵鋰 動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。適用于了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能，并通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。

二.功能特點

1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系。

2.各主要部件安裝在實訓臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。

3.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。

3.1具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。

3.2具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。

3.3具有SOC估算功能。

3.4具有充放電控制功能。

3.5具有被動均衡管理功能。

3.6系統開關無源機械觸點。

4.動力電池包顯示器（7寸觸摸屏）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。

5.實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。

6.實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

7.動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源回路。

8.UV平板噴繪彩色面板完整顯示動力電池包，充電，放電工作原理圖，并安裝用檢測端子，可實時檢測各種狀態下參數變化。

9.實訓臺由移動實訓臺(帶原理面板)組成，實訓臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

10.配備故障設置和考核系統，故障點不少于15個。

11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

汽車電源管理（BMS）系統實訓臺,電葫蘆電氣實驗裝置

一、概述

“電動葫蘆電氣技能實訓考核裝置（半實物）”是在原“電動葫蘆電氣技能實訓考核裝置”的基礎上又進一步改進和提升，它增加了CD1型電動葫蘆仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀，。本裝置適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

二、產品特點

1．CD1型電動葫蘆半實物仿真模型是參照實際CD1型電動葫蘆的功能，并按一定尺寸比例縮小而設計的；

2．本套裝置電氣部分的操作，能實現CD1型電動葫蘆各種運動，它包括：吊鉤的升降，葫蘆裝置的平移。

3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；

4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同的；

5．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。

三、實訓項目

1．熟悉常用低壓電器的機構、原理

2．電路線路分析

3．通過觀察模型的運動，了解實際運動

4．通過測量找出線路中的故障點，對故障排除

5．設置故障點，作為維修電工的技能考核裝置

四、故障設置

1、吊鉤啟動失效。

2、吊鉤能啟動外，其它控制均失效。

3、吊鉤上升控制失效。

4、吊鉤下降控制失效。

5、平移機構控制失效。

可設置不少于12個故障。

五、技術條件

1．輸入電源：三相四線（380V±10% 50Hz）

2．工作環境：溫度-10℃～＋40℃，相對濕度≤85％（25℃），海拔≤4000m

3．裝置容量：≤1kVA

4．外形尺寸：1430mm×750mm×1630mm

5．裝置重量：≤150kg
