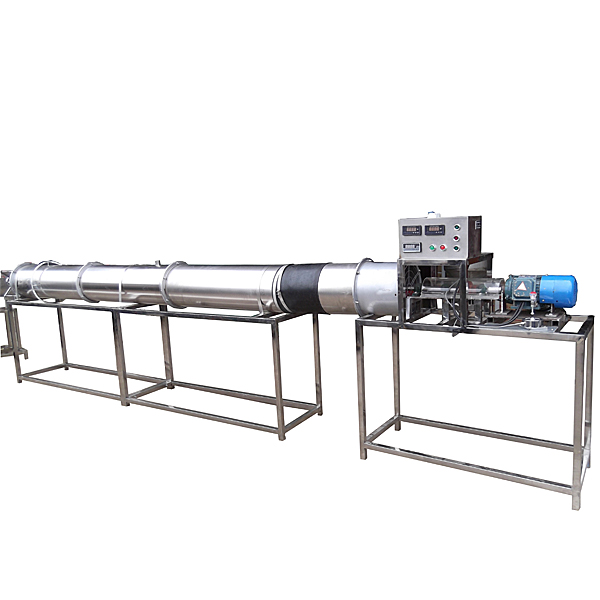

軸流式風機風室性能實驗臺,網孔型中級維修電工實訓裝置

實驗目的：
風機的動葉片采取靜態可調[安裝角15、20、25度]，主軸采用雙級變速電機，測試軸流式風機的風室性能參數。
主要配置：
雙級變速電機，測力矩重力傳感器，整流柵、測試風管，可調節風門，畢托管，流量測試差壓傳感器，靜壓測試差壓傳感器，測轉速裝置，萬能信號輸入巡檢儀顯示流量、重力、溫度、差壓，不銹鋼支架及配電箱等。
技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。
2、軸流式離心風機參數：采用雙級變速電機，風量2000 m3/h，風壓1000 Pa，功率1.5KW。
3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
4、測力矩重力傳感器裝置，輪輻式稱重傳感器：量程0-20KG。
5、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，彼此之間采用法蘭螺母連接，方便拆卸。
6、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速、功率、轉速、扭矩等實驗全部測量參數，手動風門調節風量。
7、外形尺寸：3500×500×1200mm，外形為不銹鋼可移動支架，帶雙剎車輪。
8、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：

軸流式風機風室性能實驗臺,網孔型中級維修電工實訓裝置

一、概述
ZRWKB-08B 網孔型中級維修電工實訓考核裝置該裝置主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控制線路，照明配電的模擬操作，plc可編程綜合應用線路，電子技術應用電路的綜合實訓，通過一系列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。
2、綜合性強：能完成電工、電力拖動、電氣控制、PLC綜合控制、電子技術多門學科的技能訓練。
3、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。
5、380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值系統即切斷總電源，確保設備的安全。
6、實訓管理器：平時作為時鐘作用，具有設定實訓時間、定時報警、切斷電源等功能，還可以自動記錄由于接線或操作錯誤所造成的漏電告警總次數，為學生實訓考核提供一個統一標準。
7、用電安全與觸電急救仿真教學軟件

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。
