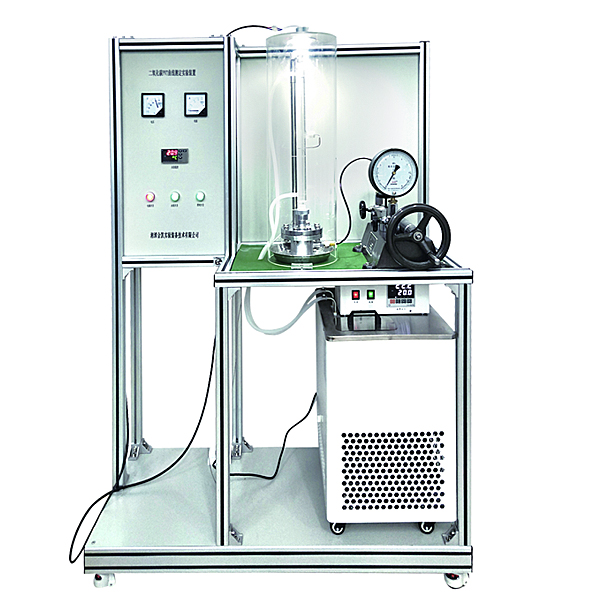

二氧化碳PVT曲線測定實驗裝置,二次線路實驗裝置

裝置功能
1、學習和掌握CO2的P-V-T關系曲線測定方法和原理。
2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象，增強對臨界狀態的感性認識和熱力學基本概念的理解。
3、測定CO2的PVT數據，在P-V圖上繪出CO2等溫線。
4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。
主要配置
精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴，溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。
公用設施
水：自帶蓄水箱。
電：電壓AC220V，3kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
技術參數
1、操作條件：不大于50℃，不大于10MPa。
2、高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理。
3、玻璃毛細管：承壓≤10MPa，長度600mm。
4、玻璃夾套：帶刻度，溫度傳感器測口。
透明有機玻璃保護罩，φ250×760mm
5、活塞式壓力計：檢驗壓力范圍0-60MPa，可設定最高壓力。
6、指針式壓力表：范圍0-10MPa，精度0.4%FS。
7、溫度傳感器：Pt100，顯示分度0.1℃。
8、超級恒溫水浴：無氟環保制冷，帶循環泵，溫度范圍-5～100℃，控溫精度0.1℃。
9、額定電壓：220V，總功率：3kW。
10、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

二氧化碳PVT曲線測定實驗裝置,二次線路實驗裝置

一、概 述

本裝置是為了適應高職高專教育改革與發展的需要，以培養技術技能型人才而開發的產品，其中電氣設備主要包括互感器和開關電器，采用實物，配有與該實物相關的安裝接線和運行操作，增強了感性認識，強化了現場應用知識；二次部分主要包括斷路器的控制回路與信號回路；中央信號和其他回路等。

本裝置適用于發電、供電和電力自動化等相關專業的實訓教學，也可供從事繼電保護及二次回路的設計、安裝和運行的工程技術人員參考。

二、實訓項目

（一）互感器實訓項目

1.電壓互感器特性測試

2.電壓互感器接線方式

3.電流互感器特性測試

4.電壓互感器接線方式

（二）開關電器實訓項目

1.塑殼斷路器的原理與接線

2.隔離開關的原理與接線

3.負荷開關的原理與接線

4.自動重合閘的原理與接線

（三）二次部分實訓項目

1.信號繼電器

2.中間繼電器

3.沖擊繼電器

4.閃光繼電器

5.斷路器的基本控制回路

6.斷路器的防“跳躍”閉鎖回路

7.燈光監測的斷路器的控制回路

8.燈光和音響監視的斷路器控制回路

9.有信號繼電器的信號起動回路

10.重復動作手動復歸的中央信號裝置

11.重復動作自動復歸的中央信號裝置
