如果您對我們的文章機床電路演示實訓臺,機械課程創新設計實驗臺有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了機床電路演示實訓臺,機械課程創新設計實驗臺后，也有興趣投稿，我們也將為您提供像本文機床電路演示實訓臺,機械課程創新設計實驗臺一樣的機會，將您的投稿上傳到我們的平臺上。

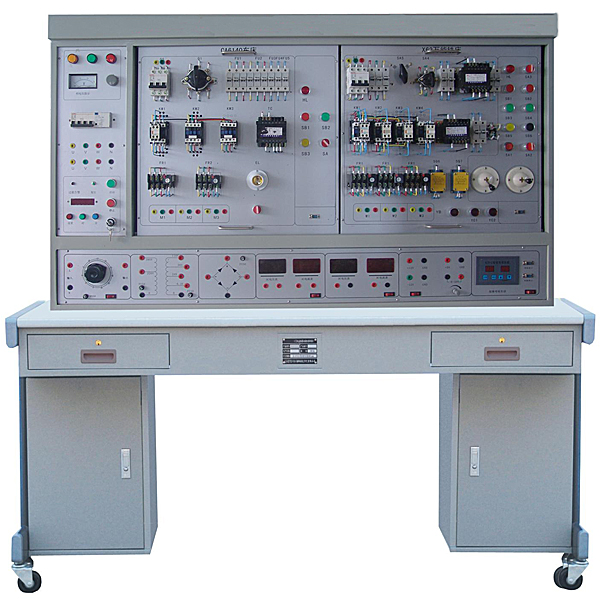

機床電路演示實訓臺,機械課程創新設計實驗臺

一、概述

本裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。全用于課堂演示、機床電氣控制原理性操作及實訓實習考核。裝置通過方便地更換掛箱可分別考核七種機床電路，利用率高、減少資金投入，每個掛箱設置獨立的故障設置盒，操作方便。由于設備均采用工業上通用的電器，因而可作為電工類職業培訓的考核設備。通過本設置的培訓能提高學生動手能力和故障排除技能，并克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。

二、適用范圍

通過更換掛箱能完成以下七種機床電路的實訓考核：

1、Z35型搖臂鉆床電氣技能實訓考核

2、M7120型平面磨床電路技能實訓考核

3、Z3050搖臂鉆床電路技能實訓考核

4、CA6140普通車床電路技能實訓考核

5、M1432磨床電路技能實訓考核

6、X62W萬能銑床電路技能實訓考核

7、T68鏜床電路技能實訓考核

每個電路均設有16個故障點，通過掛箱上的故障設置盒隨機設計故障點。

三、特點

1、一臺裝置能完成七種機床電路的實訓考核，經濟效益顯著。

2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。

3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下復位按鈕后才能重新啟動電源，確保設備安全。

機床電路演示實訓臺,機械課程創新設計實驗臺

一、技術要求
1、實驗項目
1)平面連桿機構14種
2)凸輪機構7種
3)定軸齒輪機構2種
4)2K-H周轉輪系1種
5)擺線針輪機構1種
6)棘輪機構4種
7)槽輪機構2種
8)不完全齒輪間歇運動機構1種
9)確定孔與軸的配合類型及基準制，選擇加工精度等級。
10)測繪零部件圖及裝配圖。
11)擬定零件加工工藝路線及裝配工藝過程。
2、基本結構
實驗臺：由機架模塊、機構零部件模塊、工作臺模塊、標準件模塊、工量具模塊等組成。實驗桌和掛架采用優質冷作鋼板經鈑金加工而成。主要零部件掛在掛架上，工作臺上置10吋平板顯示器1臺，可顯示操作各機構搭接拆裝過程和使用方法。
3、主要功能
主要用于機械原理機械創新設計等課程開設的機構組合創新及其拼裝、仿真實驗,通過實物機構裝配，加深對機構組成原理及運動特點的認識，確定孔與軸的配合類型，選擇加工精度，測繪零部件圖，裝配圖，擬定加工工藝路線，裝配工藝過程，培養學生機構綜合設計能力及工程實踐動手能力。實驗臺提供的配件可完成不少于32多種機構運動方案的拼裝實驗。
4、技術參數
1）工作臺桌：長1600mm、寬650mm、高800mm，有2個抽屜。
2）掛架：長1600mm、高600mm，零部件分五個單元配掛。
3）機構零部件模塊由鋁合金制而成，
分為：桿件類、齒輪類、凸輪和推桿類、棘輪棘爪類、槽輪類、其他件。
4）機架模塊：由演示板組件、搖把組件組成，演示板上可組裝各類型平面機構，并演示機構中構件的相對運動；搖把組件是由手提供驅動力，推動機構運動。
