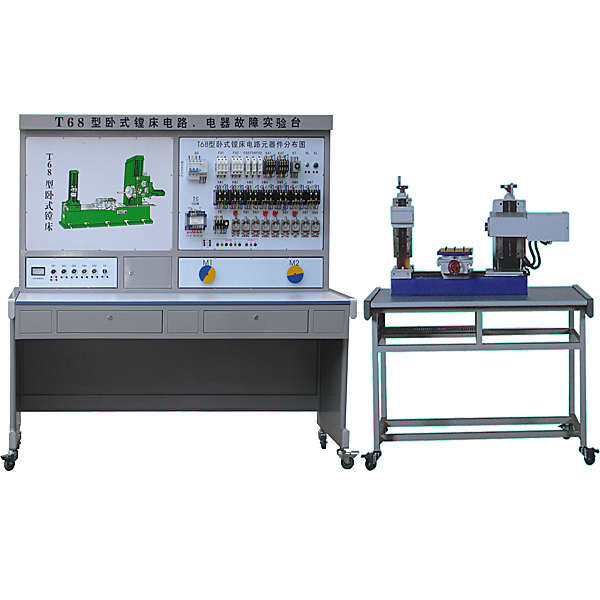

臥式鏜床電路技能實驗裝置,齒輪綜合測試實驗裝置

一、概述

臥式鏜床電路實驗臺是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備。可用于課堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。

二、適用范圍

本裝置適用于T68型臥式鏜床電氣控制的模擬與T68型臥式鏜床電氣故障排除的技能考核。

三、技術性能

1、輸入電源：三相四線（~380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KVA
4、 外形尺寸：1410mm×725mm×1535mm

四、裝置的基本裝備

1、電源控制面板（鋁質面板）
（1）交流電源（帶有漏電保護措施）
提供三相交流電源（380V）
（2）人身安全保護體系
屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。
屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、主令控制及圖示板（鋁質面板）
面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
面板上印有T68型臥式鏜床立體示意圖，可以很直觀地看出T68型臥式鏜床的外形輪廓。
3、元器件安裝板
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4、三相異步電動機
3只380V三相鼠籠異步電動機，分別用作主軸電動機（雙速）和快速移動電動機。
5、故障開關箱
設有32個開關，其中1到23用于故障設置；24到32保留。

臥式鏜床電路技能實驗裝置,齒輪綜合測試實驗裝置

齒輪傳動強度設計是《機械設計》課程中重要的章節之一，國內外一直都沒有針對齒輪傳動彎曲強度和接觸強度進行綜合測試分析的實驗裝置，齒輪傳動強度綜合設計實驗臺的開發填補了這一空白，為機械類學生深刻理解齒輪傳動強度設計原理提供了不可或缺的實驗設備。
實驗項目內容:
1、實驗臺機械傳動鏈與部件結構的工作原理的了解、觀摩與分析，拆裝實驗。
2、實驗臺電氣信號控制與傳輸鏈的了解、觀摩及工作原理的分析。
3、操作實驗:
(1)直齒和斜齒圓柱齒輪傳動的齒根彎曲強度和齒面接觸強度設計計算；
(2)直齒圓柱齒輪和斜齒圓柱齒輪在相同中心距情況下的應力測試與比較分析；
(3)相同轉速下不同載荷與等載荷情況下的應力測試與比較分析；
(4)不同轉速相等載荷時應力測試與比較分析；
(5)齒輪傳動鏈測繪及受力分析。
主要技術特點:
1.采用接觸面無損傷的等效測試法解決測量齒面接觸應力的難題，用應變測試法測試齒根彎曲應力填補了國內外空白。
2.輪齒的彎曲應變和接觸應變的信號采用無衰減旋轉器，使應變信號的采集真實、穩定、可靠。
3.該實驗臺配備專用綜合分析軟件,學生可在軟件的指導下自主進行齒輪傳動強度綜合設計，并根據設計參數組裝齒輪傳動。專 用軟件可自動進行數據處理和保存,繪制實驗曲線并具有打印功能。
