如果您對我們的文章組合式鋁制軸系結構實驗臺,立體倉庫系統控制實驗裝置有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了組合式鋁制軸系結構實驗臺,立體倉庫系統控制實驗裝置后，也有興趣投稿，我們也將為您提供像本文組合式鋁制軸系結構實驗臺,立體倉庫系統控制實驗裝置一樣的機會，將您的投稿上傳到我們的平臺上。

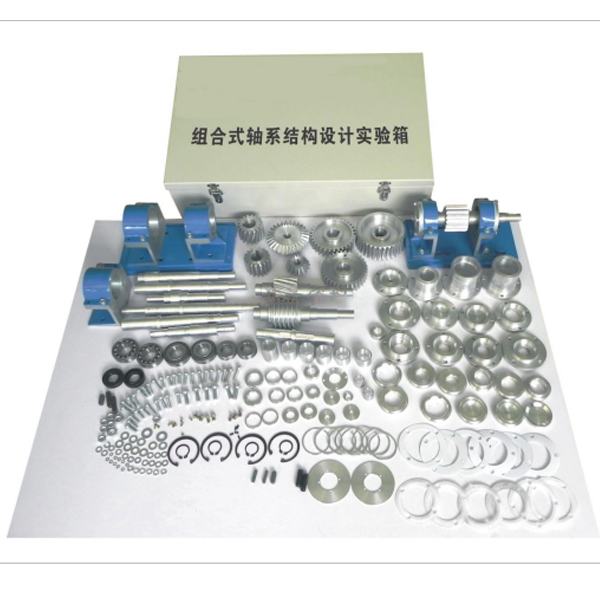

組合式鋁制軸系結構實驗臺,立體倉庫系統控制實驗裝置

一、主要特點：
1、 本實驗箱具有軸系結構設計和軸系結構分析兩大實驗功能，培養學生的機構設計能力具有良好的使用效果；
2、 零件軸的結構形式多樣，使學生的靈活性和多樣樣有更深入的了解
3、 軸及軸上零件定位準確、固定可靠、軸上零件便于拆裝和調整。
4、 基本零件中共有68種125件，另配有標準件7類166件，
5、 能方便地組合出數三十一種軸系結構方案，具有內容系統，方案多樣的優點。
6、 配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計。
7、 實驗箱可供5-7人使用。
8、教師教學設計系統：基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。可選圓柱齒輪軸系部件4種、錐齒輪軸系部件4種、蝸桿軸系部件6種進行安裝、拆卸、裝配、零部件測量（分為軸測量與底座測量）、考核等。零件拆裝的步驟過程中有智能提醒，由學生手動選擇對應的零件并移動至軸系結構上，選擇順序正確零件才能安裝上去，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫（8種零件）、標準零件庫（12種零件）、測量工具庫（鋼直尺、游標卡尺）供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，出題供學生回答，當學生答完題目時給出考核分數，共12題，每道題目設為8分（其中一題為多選題，占12分），只有選擇了答案才能進行下一題。軟件需能進行全方位旋轉、放大、縮小觀看其細節。軟件須為整體同一平臺，不得以單獨的資源展現。
二、實驗內容：
1、 單級齒輪減速器輸入軸設計
2、 二級齒輪減速器輸入軸設計
3、 二級齒輪減速器中間軸設計
4、 蝸輪蝸桿輸入軸設計
5、 錐齒輪減速器輸入軸設計
6、 齒輪傳動的軸系設計
三、實驗臺主要技術參數：
1、實驗零件大部分采用鋁合金制作
2、外形尺寸(mm)： 580x360x160
3：重量：約20KG

組合式鋁制軸系結構實驗臺,立體倉庫系統控制實驗裝置

概述

plc控制立庫實物模型為實際自動倉儲系統的微縮，使用可編程控制器控制，設有12個貨位，在X、Y、Z軸三個方向上準確地驅動感應電動機進行自動儲存或取出儲存的成品，完善的執行機構可實現現代物流系統中自動存儲系統全部動作過程。

技術參數

電源：單相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

設備特點：

1、手動/自動控制模式，針對硬件檢測及程序校驗。
2、開放的執行機構，可根據不同的控制方案編程，構成不同的執行系統，適應不同層次的人員進行PLC學習和編程。也可作為課題設計或研究使用。
3、產品為開放式，整體機械構造清晰可見。

設備結構：

立體停車庫實訓模型臺架為金屬結構，實訓考核裝置模塊的I/O 端子、各常用模塊與的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

CPU單元（選配）：

一、性能

（1）輸入額定電壓120～230V AC

（2）頻率50～60Hz

（3）輸入電流50～100mA。

（4）工作存儲器100kbyte

（5）裝截存儲器4 Mbyte。可擴展。

（6）CPU具有14個數字量源型輸入（輸入電壓24V）,10個繼電器輸出，2個模擬量輸入（0～+10 V），2個模擬量輸出（0至20 mA）。可擴展。

（7）具有2個PROFINET接口，2個RJ45接口，PROFINET IO控制器最大傳輸速率為100 Mbit/s，最大可連接16臺IO設備，支持PROFINET IO支持的協議、TCP/IP協議、MODBUS協議。

（8）集成頻率測量、控制定位、PID 調節器。
