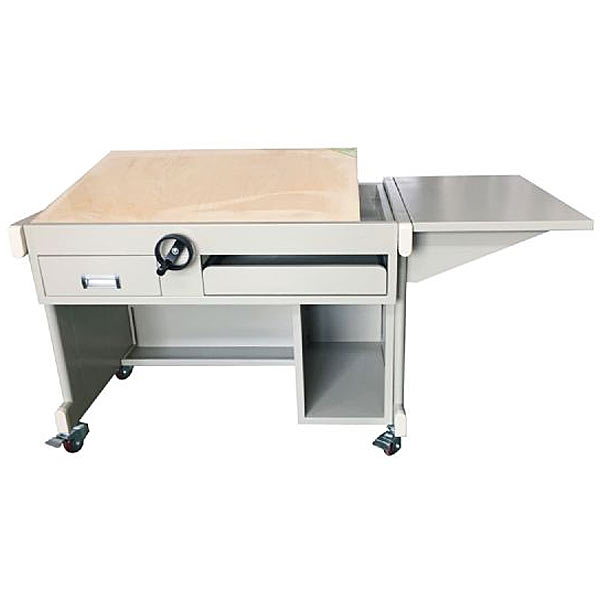

鋼制測繪實訓裝置,牛頭刨床機構實驗臺

規格(L×W×H)：1500×720×800mm
技術結構參數：
整體采用鋼板架結構：配置繪圖桌面，電腦顯示平臺、主機柜、工具抽和鍵盤抽等；
左、右桌面基材：左側主桌面采用滿足國優的標準一號(900×600×20mm厚）東北椴木加厚繪圖專用板，桌面下雙側采用繪圖專用手擰傾角調節機構，保證桌面平整、同步控制調節傾斜度調節0-70°.靠身邊為手搖擰手柄，方便可靠；右側配置支撐架桌面為電腦顯示屏操作臺，可以放置電腦操作和放置文具書籍等；
3）多個儲物空間：桌面下部左、右配置工具抽和鍵盤抽，滿足日常教學繪圖和電腦操作的需要；桌體右側配置開放式主機柜，方便放置主機等；
4）穩定性調節腳墊：底部采用塑膠木水平調整螺絲腳墊或者萬向輪，可防滑、防噪音，具有調節功能，保證桌面穩定和結構的堅固。
主材規格及表面處理：
1）繪圖桌體支架采用優質鋼矩管材料（30×60×1.0mm）和0.8mm以上的鋼板材料；所有桌體結構或者部件鋼材均為國標產品，焊接部位必須采用二氧化碳保護焊接工藝，滿焊，焊點牢固、平滑、美觀，無氣泡、毛刺和漏焊、假焊現象，具備耐磨抗刮花性能；全部采用靜電均勻噴塑（顏色為淡淺灰色），噴塑前應進行完整的除油、除銹、酸洗磷化處理，確保不出現噴塑剝落、反銹現象。
2）桌面基材采用滿足國優的東北椴木加厚專業繪圖板（900×600×20mm厚），具有耐用不易變形的性能，電腦顯示屏輔桌面（600×600×18mm）采用環保E1級三聚氰胺桌面板，采用高頻熱壓一次成型，握釘力強，不易膨脹，不易變形，牢固耐用。采用1.5mm以上優質PVC加進口熱溶膠全自動機械封邊機封邊，邊沿整齊平滑，層紋清楚。
3）鋼架結學生桌配置（選配）：
（1）90cm丁字尺
（2）90*60cm一號繪圖板
（3）精密繪圖儀器（5件一套）
（4）25cm曲線板
（5）30cm多用斜角三角板
（6）美工刀
（7）三棱比例尺
（8）多功能模板

鋼制測繪實訓裝置,牛頭刨床機構實驗臺

一、主要技術參數
1、電機功率60W，調速范圍：0-100rpm.
2、桿長參數：曲柄長50mm、連桿長300mm.
3、傳感器參數：直線位移傳感器200mm、角位移傳感器360p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特點
1、曲柄滑塊機構實驗裝置可進行曲柄滑塊機構及牛頭刨床機構的簡單拼裝，并對曲柄及滑塊進行動動檢測與仿真。
2、所有桿構件長度及滑塊偏心距均可進行無級調節。
3、測試系統采用先進的嵌人式單片機系統，測試數據精度高、速度快、穩定。
4、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
5、實驗結果可以文體形式保存，并可在網絡上發送及打印、便于網絡化實驗。
三、主要的實驗內容
1、曲柄滑塊，牛頭刨床機構的實物拼裝。
2、曲柄的運動檢測，滑塊運動仿真及實測對比分析；連桿運動平面上點的運動軌跡分析。
3、機架振動檢測及機構平衡實驗
