雙泵液壓實訓裝置,透明牛頭刨床教學實驗裝置

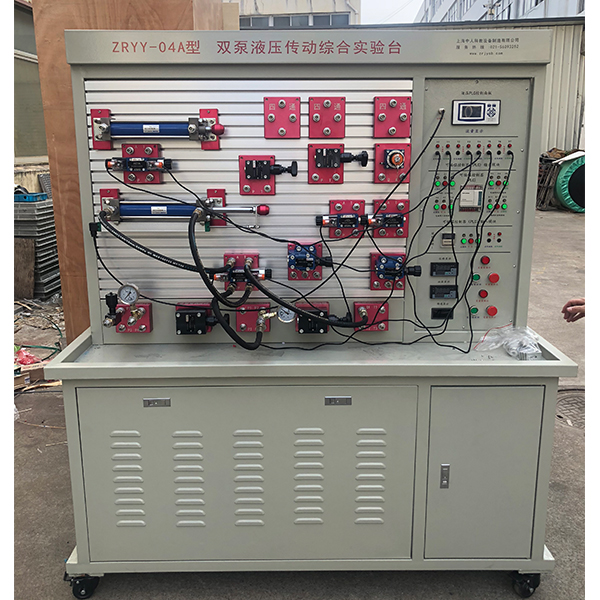

工業型液壓綜合實驗臺是根據現代教學特點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的力士樂技術的液壓元件和獨特的模塊化，構成了插接方便的系統組合，滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。
一、主要特點:
1.系統全部采用標準的工業液壓元器件，使用安全可靠，貼近工業化。
2.快速可靠的連接方式，特殊的密封接口，保證實驗組裝方便快捷，拆接不漏油，清潔干凈。
3.精確的測量?jī)x器，方便的測量方式，使用簡單，測量精確可靠。
4.采用可編控制器與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。
①液壓傳動基本回路實驗：
1.溢流閥調壓回路
2.減壓閥的減壓回路
3.換向閥的卸荷回路
4.先導式溢流閥的卸荷回路
5.節流閥進油節流調速回路
6.節流閥回油節流調速回路
7.調速閥進油節流調速回路
8.調速閥回油節流調速回路
9.節流閥變壓節流調速回路
10.調速閥變壓節流調速回路
11.電氣行程開關順序動作回路
12.用PLC控制液壓回路和系統

雙泵液壓實訓裝置,透明牛頭刨床教學實驗裝置

一、產品功能：
1．選用透明有機玻璃，零件采用鋁件，能全透明地看到產品內部結構與動作。鑄件表面無沙眼，加工件表面精度Ra1.6。
2．所有解剖元件均能進行正常的機械運轉。
3．充分展示各個細微結構和機構裝配裝置。
4．自動運轉、演繹產品運作過程，使學生很直觀的了解整體過程。
二、技術參數：
最大刨削長度：不小于250mm
工作臺最大橫向行程：不小于400mm
工作臺最大垂直行程：不小于100mm
工作臺面尺寸（長×寬）：不小于200mm×150mm
刀架最大垂直行程：不小于70mm
刀架最大回轉角度：±30°
外形參考尺寸（長×寬×高）：不小于870mm×640mm×650mm
主電機功率：不小于0.25千瓦
機床可五擋變速，配有機用虎鉗
三、職業技能綜合集成訓練虛擬仿真系統：
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）
