如果您對我們的文章機械系統集成及參數分析實驗臺,基礎零件測繪實驗裝置有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了機械系統集成及參數分析實驗臺,基礎零件測繪實驗裝置后，也有興趣投稿，我們也將為您提供像本文機械系統集成及參數分析實驗臺,基礎零件測繪實驗裝置一樣的機會，將您的投稿上傳到我們的平臺上。

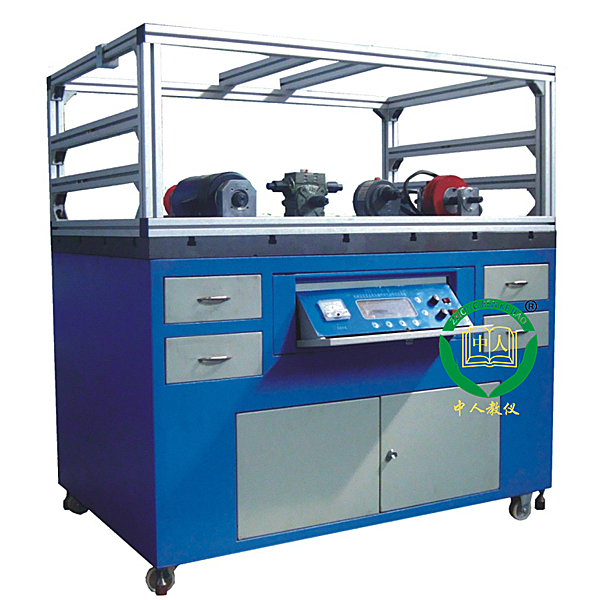

機械系統集成及參數分析實驗臺,基礎零件測繪實驗裝置

一、主要特點
1、可設計和拼裝40種以上空間和平面安裝的機械傳動系統；
2、傳動部件模塊化設計便于安裝；
3、傳動部件庫種類齊全，可使學生對傳動形式較全面的認識；
4、利用檢測分析軟件可實時檢測分析機械系統傳動參數，并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析，并由此對系統設計和安裝進行調整；
5、教學軟件為學生提供了實驗背景說明和實驗臺介紹，具有多媒體教學功能；
6、可利用分析軟件的開放平臺，使用者可自行數據處理；
7、模塊化設計，提供平面及空間組裝平臺，備有各種部件庫及各種系統組合方案，啟迪學生創新思維。
8、配有測力及角、直線位置傳感器和專用檢測系統，可測試機械系統有關參數；
配有綜合性軟件(包括機械系統參數及效率實測和可視化設計要點提示，背景資料庫等
9、本產品為高等院校教學及研究學習機械設計提供了便捷的實驗創新設備；
二、主要實驗內容
1、機械傳動系統設計及拼裝；
實驗臺提供了平面及空間安裝平合，可根據需要設計平面和空間的一級及多級傳動系統。
2、機械系統集成設計及拼裝(含執行機構)
實驗臺配有多種負載及運動特點的執行機構，針對性地可設計機械集成系統。
3、機械系統虛擬設計
實驗臺提供虛擬軟件，可模擬設計和拼裝機械系統。
4、機械系統效率檢測；
實驗臺配有一套機械傳動系統的效率檢測傳感器及檢測系統，可對系統效率進行檢測。
5、機械傳動部件性能檢測及執行機構運動檢測及分析；
實驗臺提供了檢測旋轉及直線運動構件的運動檢測系統。

機械系統集成及參數分析實驗臺,基礎零件測繪實驗裝置

功能：
1、機構組裝訓練；
2、機構零件尺寸測量訓練；
3、機構裝配圖繪制訓練；
4、機構零件圖繪制訓練；
產品參數
1、產品材質：鋁合金精制，采用數控機床精加工并經陽極氧化工藝制作（不接受翻砂粗制工藝），各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋；
2、為方便安全測繪箱子尺寸：約365×265×120mm
3、詳細配置：
標準件測繪 螺絲、螺栓，軸的尺寸公差與極限 軸、套類，孔的尺寸公差與極限，配合精度 支架、端蓋類二維工程圖，誤差認識理論。
職業技能綜合集成訓練虛擬仿真系統：
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）
C、相貫立體：實驗步驟分為實驗任務（文字提示任務）—挖孔（選擇任意挖孔模型，此時將可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—孔徑變化（選擇1-4孔徑）—后方通孔—選擇投影（進入答題界面，在8項中選擇此時完成的三維投影圖）
