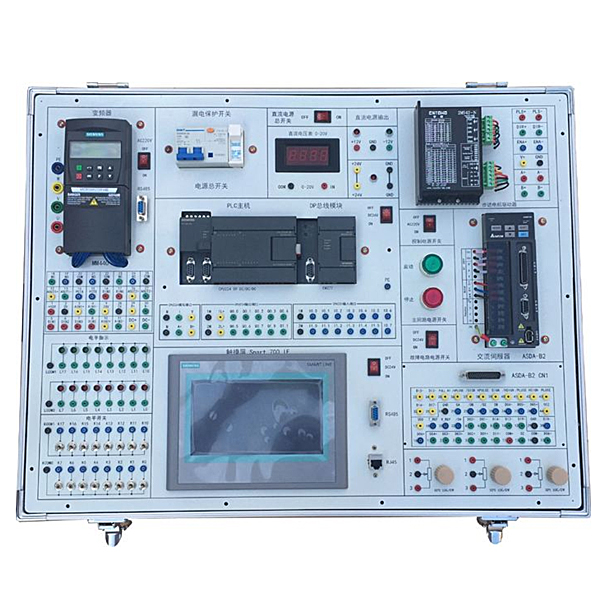

電氣控制綜合實訓臺,泵-缸驅動閉式液壓實驗臺

一、主要特點：
1、模塊化設計，主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上，各實驗模塊都有獨立的輸入、輸出、公共端。用戶可方便擴展自己的模塊。
2、直流電機和繼電器、傳感器使用實物產品，提高了實驗的真實性和實用性。
3、配備MCGS工控組態軟件，可直觀地進行plc的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
4、這里學生可以了解掌握變頻器的結構、原理，變頻器的安裝與接口端子的使用、變頻器與PC機的通信、變頻器與觸摸屏的通信、變頻器自身參數的設置，及變頻器中電機運行參數（加速、減速、變速、力矩控制）的設置與優化。
當程序調試完成，可單獨使用觸摸屏來控制變頻系統，觸摸屏提供了圖形方式的人機界面，可以改變變頻器參數，控制變頻器運行。
5、基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。

二、技術參數：
1、輸入電源：三相四線：~220V ±10％    50Hz ，輸出電源24V、2A.
2、工作環境：溫度-10℃~+40℃相對濕度<85％(25℃)海拔<4000m
3、安全保護：本實驗裝置帶有漏電保護開關，具有漏電壓，漏電流自動切斷電源等功能。
4、PLC主機：采用西門子S7-smart200系列SR30輸入18點、輸出12點。
5、變頻器主機：采用西門子V20 / 0.37KW，配有BOP    面板。
6、觸摸屏：采用昆侖通態7寸彩色觸摸屏
7、180W三相異步電動機
8、虛擬仿真系統

電氣控制綜合實訓臺,泵-缸驅動閉式液壓實驗臺

一 、實驗臺簡介：
泵-缸驅動閉式液壓系統采用閉式泵對油缸進行控制，它包含主回路和補油回路，主回路和補油回路之間通過管路連接，具有低能耗、小噪聲、減小廢油處理對環境的污染。用無節流損失的泵控技術，通過改變泵轉速或排量，使泵輸出流量和壓力與負載要求完全匹配。
二、特點：
1、泵-缸驅動閉式液壓系統包含主回路和補油回路，主回路和補油回路之間通過管路連接。
2、主回路包含為變量閉式柱塞泵，控制閥，雙作用對稱雙出桿液壓缸，壓力傳感器，位移傳感器，力傳感器，流量傳感器等，變量閉式柱塞泵與液壓缸通過硬式管路連接形成循環回路，油缸與安全閥之間設置控制閥
3、補油回路包含有油箱，補油泵，過濾器，蓄能器，安全閥，壓力傳感器，流量傳感器等。
4、實驗臺為上下兩層整體式，油箱下置，操作平臺上置，由鑄鐵T型平板構成。
三、技術參數：
1）輸入電源電壓：三線五線AC380V±10% 50Hz；
2）模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
3）控制電壓：安全控制電壓——DC24V；
4）使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）產品尺寸：長×寬×高=待定
6）總功率：<=5kW；
7）額定壓力：<=7MPa；
8）凈重：約為295kg；
9）液壓泵組部件：（雙泵組）
