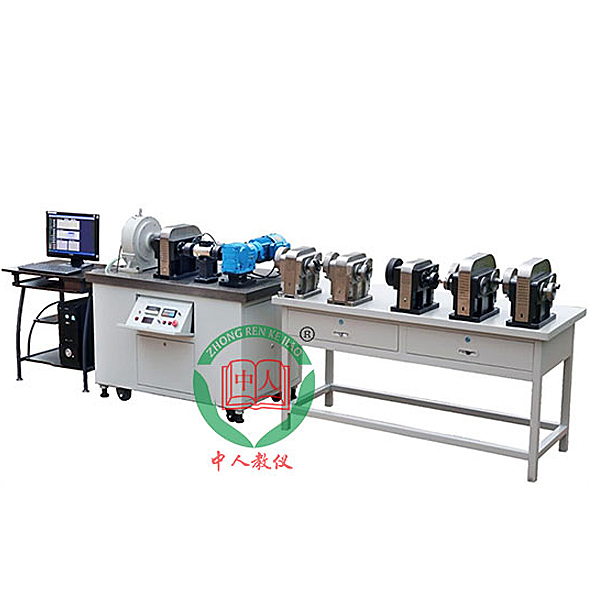

齒輪傳動強度綜合實驗臺

作者：液壓實驗臺,發布時間：2023-11-10,瀏覽：

如果您對我們的文章齒輪傳動強度綜合實驗臺,新型光機電一體化綜合實訓臺有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了齒輪傳動強度綜合實驗臺,新型光機電一體化綜合實訓臺后，也有興趣投稿，我們也將為您提供像本文齒輪傳動強度綜合實驗臺,新型光機電一體化綜合實訓臺一樣的機會，將您的投稿上傳到我們的平臺上。

齒輪傳動強度綜合實驗臺,新型光機電一體化綜合實訓臺

齒輪傳動強度設計是《機械設計》課程中重要的章節之一，國內外一直都沒有針對齒輪傳動彎曲強度和接觸強度進行綜合測試分析的實驗裝置，齒輪傳動強度綜合設計實驗臺的開發填補了這一空白，為機械類學生深刻理解齒輪傳動強度設計原理提供了不可或缺的實驗設備。
實驗項目內容:
1、實驗臺機械傳動鏈與部件結構的工作原理的了解、觀摩與分析，拆裝實驗。
2、實驗臺電氣信號控制與傳輸鏈的了解、觀摩及工作原理的分析。
3、操作實驗:
(1)直齒和斜齒圓柱齒輪傳動的齒根彎曲強度和齒面接觸強度設計計算；
(2)直齒圓柱齒輪和斜齒圓柱齒輪在相同中心距情況下的應力測試與比較分析；
(3)相同轉速下不同載荷與等載荷情況下的應力測試與比較分析；
(4)不同轉速相等載荷時應力測試與比較分析；
(5)齒輪傳動鏈測繪及受力分析。

齒輪傳動強度綜合實驗臺,新型光機電一體化綜合實訓臺

實訓考核裝置的構成：

實訓裝置由由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、plc模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。要求具有可拓展功能，可以組成更加大型的生產模擬系統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。

技術參數

1. 交流電源：三相五線 AC 380V±10% 50 Hz；

2. 溫度：-10～40 ℃；環境濕度：≤90%（25℃）；

3. 外形尺寸：長×寬×高=2000×880×1500 mm；

4. 整機功耗：≤2 kW；

5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

光機電一體化實訓考核裝置的配置

序號	名稱	主要元件或型號、規格	數量
1.	實訓桌	2000×880×840 mm	1張
2.	觸摸屏模塊	7英寸 TFT真彩mcgs7062，65K色	1塊
3.	PLC模塊每臺只能選擇一種系統	1、三菱系統主機FX3U-48MT 1臺主機FX3U-32MR 3臺主機FX3U-48MR 1臺通訊模塊FX3U-485BD 5個模擬量擴展模塊FX0N-3A 1臺 SC-09通信線 2、西門子系統 S7-200-224CN AC/DC/RLY I14/O10， AC220V供電 2臺 S7-200-226CN AC/DC/RLYI24/O16 AC220V供電 1臺 S7-200-224CNXP AC/DC/RLY I14/O10 AC220V供電 1臺 S7-200-226CN DC/DC/DC I24/O16 DC24V供電 1臺能完成（1）網絡的硬件連接、調試；（2）網絡參數設置、調試；（3）基于485現場總線多臺PLC的復雜網絡數據讀寫程序編寫與調試。	1套
4.	變頻器模塊每臺只能選擇一種系統	三菱變頻器 E740-0.75KW 西門子變頻器MM420 0.75KW	1塊
5.	電源模塊	單相電源總開關（帶漏電和短路保護）1個，單相電源插座2個，D50B電源，24V/1A、5V/5A	4套
6.	上料單元	單桿氣缸，磁性開關，電磁閥，光電開關1只	1套
7.	物料傳送機部件	三相交流減速電機（AC380V，輸出轉速130r/min）1臺，送料盤1個，光電開關1只；	1套
8.	運輸機械手部件	伺服電機及驅動器各1只、絲杠1根、單桿氣缸1個，氣爪1個；MHMJ022G1U永磁同步交流伺服電機，及MADKT1507E全數字交流永磁同步伺服驅動裝置作為運輸機械手的運動控制裝置。	1套
9.	皮帶輸送機部件	三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1355×49×2 mm 1條；	1套
10.	加工機構	主要由物料臺、物料夾緊裝置、龍門式二維運動裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥（日本SMC）、步進電機及驅動器、主軸電機、滾珠絲桿副、支架、機械零部件構成。	1套
11.	裝配單元	主要由井式供料單元、三工位旋轉工作臺、平面軸承、沖壓裝配單元、光電傳感器磁性開關、電磁閥、電機及驅動器、支架、機械零部件構成。	1套
12.	物件分揀倉儲機構	單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只，氣缸和SMC電磁閥均	1套
13.	接線端子模塊	接線端子和安全插座	5套
14.	物料	金屬5個，尼龍黑白各5個	15個
15.	安全插線		1套
16.	氣管	Φ4\Φ6，氣管為藍色，每臺配有足量氣管	1套
17.	PLC編程線纜		1條
18.	觸摸屏與計算機通信線		1條
19.	觸摸屏與PLC通信線		1條
20.	配套工具		1套
21.	產品配套光盤		1套
22.	電腦推車		1臺
23.	塑料泡沫盒		1套
24.	靜音空氣壓縮機	0Mpa-1.0Mpa，氣泵噪音≦65分貝，符合國家標準	1臺
