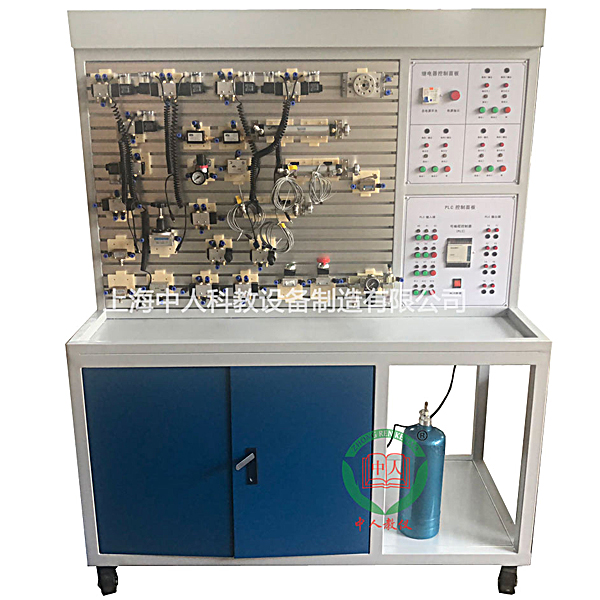

氣動與PLC教學實訓裝置,實物液壓元件拆裝實訓臺

一、概述
氣動實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （plc）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
氣動實訓設備適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
二、主要技術參數
1、輸入電源：220V±l0%，50Hz；
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音空氣壓縮機：工作電源：AC220V；電機功率：250W公稱容量10L；額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX2N-32MR，18路開關量輸入，14路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
9、實訓裝置外型尺寸：1500mm×650mm×1750mm
三、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。

氣動與PLC教學實訓裝置,實物液壓元件拆裝實訓臺

1.交流電源：單相AC 2200 V±10% 50Hz；
2.相對溫度：-10～50℃；
3.相對濕度：＜85%（25℃）
4.外形尺寸：約1400mm×700mm×820mm；
5.整機功耗：≤1.0 kVA；
6.安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
功能特點
1.可以對工業液壓元件進行拆裝實驗。
2.為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3.臺面上還設有小元器件盒，以防止零件的丟失。
4.設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5.設有抽屜、機床臺燈、交流電源插座。
6.實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理，配套兩張實驗椅。
配置清單：
1、實驗臺1臺
2、齒輪泵（BB-B6 1臺）
3、直動式溢流閥（P-B10 1只）
4、先導式溢流閥（Y-10B 1只）
5、減壓閥（DR10-4-5X10Y 1只）
6、節流閥（DVP6 1只）
7、調速閥（2FRM5-31B/15QB 1只）
8、液控單向閥（SV10PA1-30 1只）
9、三位四通換向閥（4WE6E61B/CG24N9Z5L 1只）
10、單杠雙作用液壓缸（MOB40-200 1只）
11、鋼皮尺（30CM 1把）
12、千分尺（0~25mm 1把）
