如果您對我們的文章發動機總成與電氣接線運行實訓裝置,變頻恒壓供水實訓臺有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了發動機總成與電氣接線運行實訓裝置,變頻恒壓供水實訓臺后，也有興趣投稿，我們也將為您提供像本文發動機總成與電氣接線運行實訓裝置,變頻恒壓供水實訓臺一樣的機會，將您的投稿上傳到我們的平臺上。

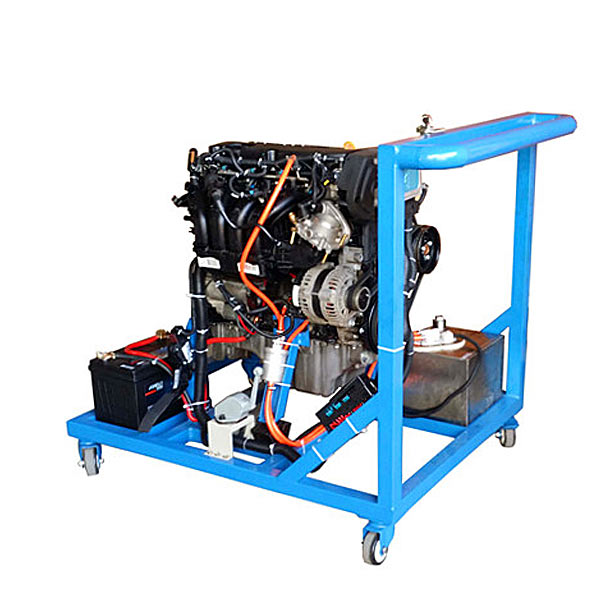

發動機總成與電氣接線運行實訓裝置,變頻恒壓供水實訓臺

一、產品簡介
該設備采用發動機總成簡易臺架和運行附件臺組成。臺架提供學員進行發動機總成拆卸和裝配、發動機電氣線路動手搭接實訓。
發動機總成與發動機電氣線路動手搭接裝配好后，可起動運行發動機，檢測發動機的運行工況效果。
二．功能特點
1.安裝全套真實可運行的發動機與運行附件；
2.輕易地實現發動機總裝情境實訓。
3.臺架可進行油路、電路、水路、氣路的連接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機總成拆裝的運行工況效果。
4.臺架可進行發動機總裝與發動機電氣線路動手搭接；
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。（車型選配）
6.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
7.實訓臺可輕易實現發動機保養、維護、電氣線路控制原理搭接實訓。
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。

發動機總成與電氣接線運行實訓裝置,變頻恒壓供水實訓臺

注：可單獨配置plc、變頻器，也可配合PLC變頻調速實訓裝置使用

產品特點

“變頻恒壓供水實訓模型”是隨技術日益成熟和完善，人們節能意識不斷增強的形勢下，由本公司精心研制開發生產的設備。該模型可模擬住宅小區、高層建筑的生活及消防供水系統。模型主要由水泵、壓力變送器、蓄水池、水龍頭等設備構成，能夠完成常規的電機變頻調速、靜態壓力定值控制、動態變頻恒壓供水等實訓項目。
它可廣泛應用于本公司生產的配有變頻器實驗掛箱或配有變頻器、、繼電接觸器實訓掛箱的實訓裝置中。

技術參數

1、工作電源：三相四線制AC380V±10%/50Hz；
2、工作環境：溫度+3℃-+45℃；相對濕度<85%(25℃)；海拔<4000m；
3、變頻范圍：25Hz-50Hz；
4、外形尺寸：500mm×375mm×1700mm；
5、壓力控制范圍：低壓控制4-12kPa；高壓控制10-35kPa。

變頻器模塊（選配）：

采用西門子MM420系列高性能變頻器，三相輸出，輸出功率0.37KW。集成RS485通信接口，提供BOP操作面板；具有線性V/F控制、平方V/F，可編程多點設定v/f控制，磁通電流控制（FCC）等多種控制模式。集成數字量輸入3個，模擬量輸入1個，模擬量輸出1個，繼電器輸出1個；具有過電壓、欠電壓保護，變頻器、電機過溫保護，接地故障保護，短路保護等保護功能。
