如果您對我們的文章透明車床教學實訓裝置,平面機構運動設計分析與測試實驗裝置有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了透明車床教學實訓裝置,平面機構運動設計分析與測試實驗裝置后，也有興趣投稿，我們也將為您提供像本文透明車床教學實訓裝置,平面機構運動設計分析與測試實驗裝置一樣的機會，將您的投稿上傳到我們的平臺上。

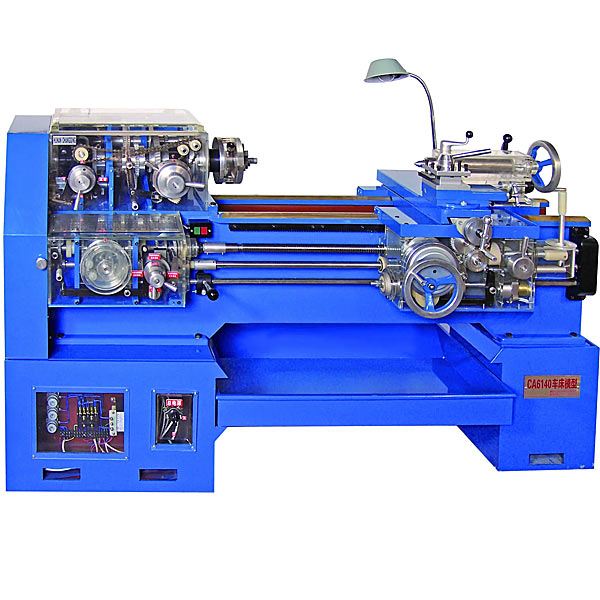

透明車床教學實訓裝置,平面機構運動設計分析與測試實驗裝置

一、產品功能：
1.選用透明有機玻璃，零件采用鋁件，能全透明地看到產品內部結構與動作。
2.所有解剖元件均能進行正常的機械運轉。
3.充分展示各個細微結構和機構裝配裝置
4.自動運轉、演繹產品運作過程，使學生很直觀的了解整體過程。
5.可演示、加工塑料棒、鋁棒等。鑄件表面無沙眼，加工件表面精度Ra1.6。
二、技術參數
1.工作范圍
床身上最大回轉直徑：不小于300mm
刀架上最大回轉直徑：不小于150mm
床身軌道寬度：不小于400mm
主軸孔徑：不小于30mm
2.刀架
下刀架最大橫向行程：不小于240mm
上刀架最大行程：不小于100mm
3.尾座
尾座套筒直徑：不小于50mm
尾座套筒行程：不小于75mm
主電機功率：不小于0.75千瓦
整機模型由750W三相6級電機驅動
外形參考尺寸（長×寬×高）：不小于1960×650×1160mm

透明車床教學實訓裝置,平面機構運動設計分析與測試實驗裝置

該實驗臺能較好地完成從機構運動方案創新設計、仿真、拼裝到運動參數測試分析全過程。可培養學生對機構運動方案的創新設計，并自己動手搭接機構，研究機構的運動參數，是培養學生掌握測試分析和實踐動手能力的綜合實驗臺。適用于機械原理、機械設計、機械創新設計等課程開設平面機構設計性、綜合性和創新性實驗，是構建開放性創新型實驗室的重要設備之一。
實驗項目
1、平面機構組成原理的拼裝及仿真設計實驗
2、平面機構運動參數測試分析實驗
3、計算機軟件虛擬實驗
實驗內容
平面機構組成原理的拼裝及仿真設計實驗
（1）齒輪-對心曲柄滑塊機構
（2）齒輪-偏置曲柄滑塊機構
（3）等速運動-等加速等減速運動規律凸輪機構
（4）簡諧運動規律凸輪機構
（5）槽輪機構
（6）齒輪—曲柄搖桿機構
（7）曲柄擺塊-齒條齒輪機構
（8）擺塊機構
（9）擺動導桿-對心滑塊機構
（10）擺動導桿-偏置滑塊機構
（11）正弦機構
（12）擺動導桿-雙搖桿機構
（13）齒輪-齒輪齒條機構（手動）
主要技術特點：
1．該實驗臺可對學生進行虛擬拼裝和實物拼裝兩次訓練，能節省實物拼裝用時。
2．該實驗臺主要由機架、步進電機、帶傳動裝置和一個零件存放箱組成，零件存放箱內配備有可拼裝數十種平面機構的各種零部件。
