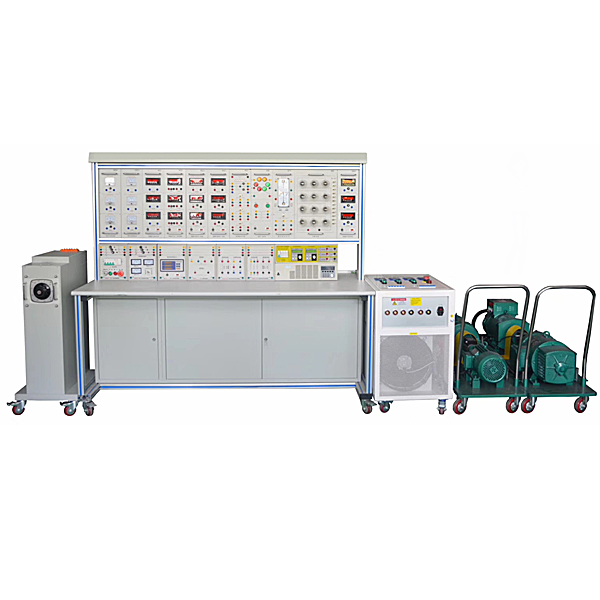

大功率電機控制技術實驗裝置,網絡綜合布線實驗臺

一、裝置特點

1.各功能組件采用積木式結構，便于二次開發及功能擴展；

2.所有實驗連線均在控制屏面板上連接即可，無需直接接觸電機，安全可靠性；

3.所有電機均選用工業現場應用的2kW中小型功率電機，能真實反映電機本身特性；

4.該實驗裝置帶有電壓型和電流型漏電保護功能，確保實驗進程中操作者的人生安全和設備的保護；

5.整套性強，從儀器儀表、專用電源、電機機組、實驗部件及實驗專用導線等均配套齊全；配套件的性能、規格等緊密結合實驗的要進行配置。

二、技術性能

1.輸入電源：三相四線AC380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.裝置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、裝置的基本配置

實驗裝置由控制屏、實驗桌、交直流電源、測量儀表組件、負載組件、電機機組、實驗掛箱、實驗導線及配件等組成。

（1）交流電源部分

提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）。可調交流電源輸出具有短路保護裝置，當相間、線間過電流及直接短路均能起到保護。控制屏的供電由啟停按鈕進行控制，同時具有漏電聲光告警、過壓保護、相序指示、缺相指示功能；配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓電壓。

（2）直流電源部分

«雙路直流電源：一路0～250V（3A）可控直流勵磁電源（具有欠勵保護、過流、短路及過壓保護聲光告警功能），另一路0～250V(20A)可控直流穩壓電樞電源（過流、短路及過壓保護聲光告警功能），具有內部、外部兩種控制模式，內部控制模式下，通過面板上的電位器來調節直流電壓輸出；外部控制模式下，通過外加給定信號來控制直流電壓輸出，可用于電機閉環控制等實驗；設有一只直數字電壓表，通過開關切換，監示勵磁電壓及電樞電壓輸出。

同步電機勵磁電源：0～100V（4A），帶短路保、過流保護功能。

大功率電機控制技術實驗裝置,網絡綜合布線實驗臺

一、產品技術規格

外形尺寸：標準模塊化仿真墻體，才用全鋼結構，可以組成各種結構，單組模塊長1200mm×240mm×2600mm。

產品重量：500KG

產品組成：鋼制墻體、6U墻柜、住宅信息箱、開放式橋架、電源系統

實訓規模：每個實訓墻面滿足4-6名學生同時實訓，每兩個墻面形成1個模塊L型區域，4個模塊滿足4組學生同時或者交叉進行綜合布線7個子系統工程實訓

實訓項目：全鋼結構大型模擬建筑物（群）仿真實訓設備，按照1：10比例全仿真模擬一棟三層大樓內部結構，實現綜合布線七大子系統實訓環境。可按實驗室境自由搭建。可以同時進行4個工作區、水平、垂直、設備間、進線間、建筑群等綜合布線七個子系統布線實訓。可以進行住宅信息箱的安裝實訓，包括墻面明裝，墻體中嵌入式安裝等，能夠擴展為視頻監控系統、消防報警、安防報警、智能家居、智能化工業監控等系統實訓平臺。

安裝布局：+外形方式，根據教學需要和實訓室大小進行自由搭建和組合。

虛擬多用表參數：

交流電壓量程檔位分：10、50、250、1000

直流電壓檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢測功能：垂直角度±15°距離1-30cm

三極管測量孔

二、產品特點

1）裝置采用全鋼結構，模擬一棟建筑樓宇內部真實環境，除可進行綜合布線工程技能實訓外，也適合于智能樓宇安防監控實訓使用。采用2.0mm優質冷軋鋼板，內置各種網絡設備、插座、線槽、機柜等安裝孔，保證20000次無塵重復操作；仿真墻內部采用高強度龍骨支架支撐，所有鋼板通過高強度鉚釘固定在龍骨支架上，墻面平整無任何凹槽，模塊化組合安裝，裝置可全封閉，也可根據教學需求，實訓裝置背部全開放，學生可以直觀看到墻體的內部，可在墻體內部根據教學需要，進行各種路由暗管安裝。可視面積為≥6.24平方米。安全可靠，無塵化操作。如：8模塊裝置可同時或者交叉模擬網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理等子系統實訓。模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。
