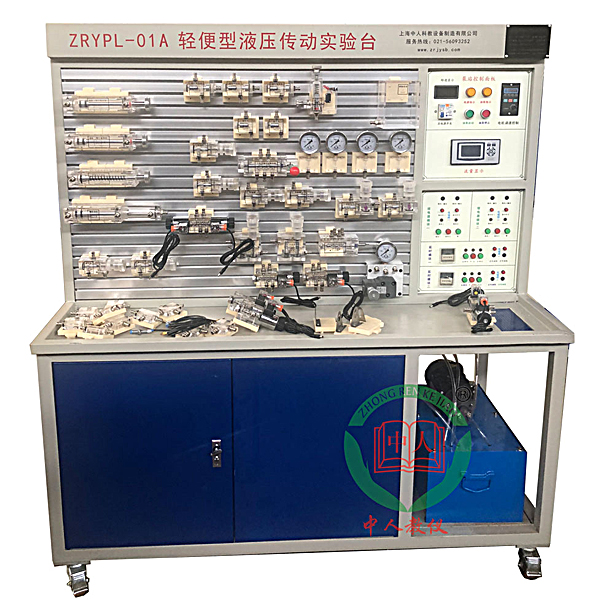

輕便型液壓傳動實驗裝置,蝸桿傳動實驗臺

滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。
一、主要技術參數
①實驗工作臺
實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。
工作臺尺寸：長×寬×高=1500mm×850mm×1800mm  (其包裝后約270kg)
設備整體運行過程中，噪音不高于60分貝（1.5米遠）。
②液壓泵站
泵站額定工作壓力：2.5Mpa。（工作壓力0.5-1MPa）
⑴. 電機—泵裝置（1臺）
齒輪泵-電機1臺：采用內軸一體式安裝，結構緊湊，噪音低
齒輪泵：單向，輸出排量6L/min
電機：三相交流電壓，功率0.37kw，轉速1450r/min；
⑵. 油箱：公稱容積30L；附有液位、油溫指示計，吸油、回油過濾裝置，安全閥等
⑶.流量計：精度0.01L/min，含顯示儀表。壓力表：0-2.5MPa。
③常用液壓元件
1.各種液壓閥，液壓缸采用透明工藝加工而成，承受的最高壓力2.0MPa。。配置詳見配置清單。
2.每個液壓元件均配有過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。
3.油路搭接采用自封式快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
④虛擬仿真實訓軟件
液壓氣壓傳動設計與控制虛擬仿真軟件
本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，界面設有首頁、幫助、全屏、元件認知、回路搭建、關鍵元件測試、典型系統測試界面。

輕便型液壓傳動實驗裝置,蝸桿傳動實驗臺

該實驗臺用于普通蝸桿傳動效率測試，是機械設計實驗室的重要設備之一。
實驗項目內容:
1.蝸桿傳動效率與轉速及載荷的測試實驗,繪制分析曲線;
2.蝸桿頭數對傳動性能影響對比分析;

主要技術特點:
1.配備專用實驗軟件，對數據進行處理、分析，可以顯示、保存、打印實測實驗曲線。
2.磁粉制動器外殼浮動，設置拉壓力傳感器準確測出輸出轉矩，從而保證傳動效率的測試精度。
3.實驗臺外形為工作臺板+箱柜落地式結構，下裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
4.虛擬仿真教學系統

機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
