如果您對我們的文章氣動教學實驗裝置,帶傳動測試實驗裝置有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了氣動教學實驗裝置,帶傳動測試實驗裝置后，也有興趣投稿，我們也將為您提供像本文氣動教學實驗裝置,帶傳動測試實驗裝置一樣的機會，將您的投稿上傳到我們的平臺上。

氣動教學實驗裝置,帶傳動測試實驗裝置

一、設備概述

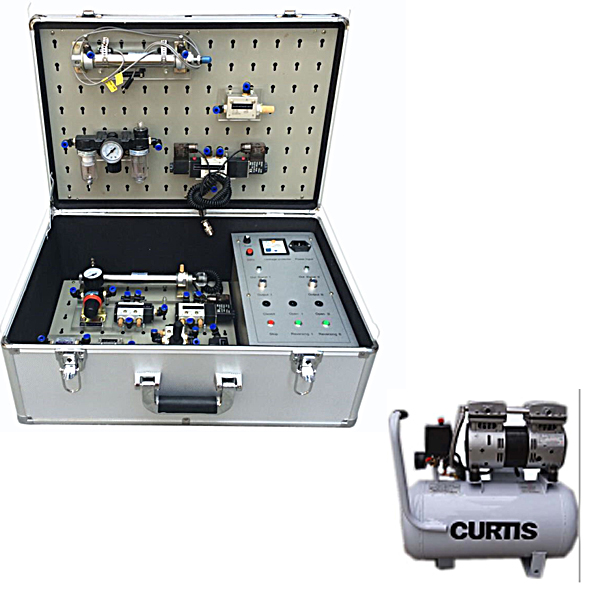

      本實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目。可帶進教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要.
微型空氣壓縮機(客戶自備)，
供電電壓： AC 220 V±5%，50Hz；
控制電壓：DC24V；
工作環境溫度：－5℃～40℃；
安全保護措施：安全性符合相關的國標標準；
外形尺寸（長×寬×高）：550mm×370mm×230mm；
二、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路

氣動教學實驗裝置,帶傳動測試實驗裝置

一、實驗目的：

1、觀察帶傳動的彈性滑動和打滑現象；
2、通過帶傳動效率測試實驗臺了解帶的初拉力、帶速等參數的改變對帶傳動能力的影響，測繪出彈性滑動曲線；
3、掌握轉速、扭矩、轉速差及帶傳動效率的測量方法。

二、性能特點：

1、通過液晶顯示面板讀數或計算機測試分析軟件進行皮帶滑差率和傳動效率的測定，實現兩種實驗手段可作綜合性實驗。
2、可通過計算機測試分析軟件進行傳動過程的模擬，可觀察彈性滑動現象。
3、可更換不同形式的平皮帶輪和三角帶輪，做不同帶傳動的實驗。

三、軟件內容及特點：

1、利用串口實現數據采集系統與電腦之間的通訊；
2、可以實時顯示運動參數的適時變化曲線；
3、實時顯示運動參數和變化曲線、參數采集、分析、自動生成EXCEL表格、實驗結果保存、停止等。
4、虛擬仿真教學系統

機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
