齒輪范成儀,創意式軸系結構設計實驗箱

功能特點：

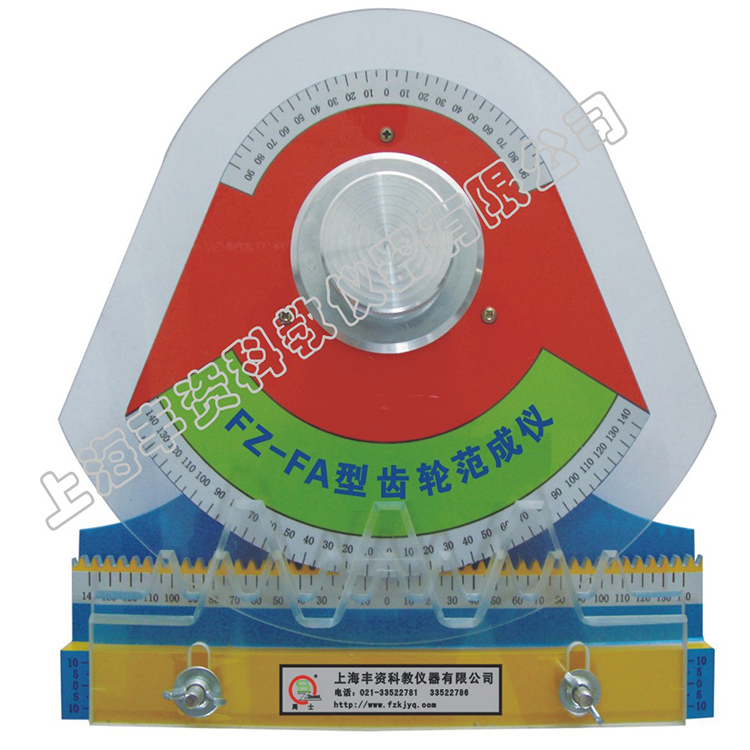

本產品用于機械原理（機械設計基礎）課程開設的“漸開線齒輪范成實驗”，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數的影響。

主要參數：

1、配模數m=10 m=20齒條插齒刀各一把

2、外型尺寸/320*310*110mm（長×寬×高）

同一模數m=2 兩扇形齒輪（Z1=130 ，Z2=80）

3、大扇形分度圓直徑260mm，適用于M=20齒條，小扇形分度圓直徑160，適用于M=8齒條

說明：同一齒輪的加工工具可加工不同齒數的齒輪。范成儀在人機的基礎上進行精心設計，大方美觀。制作材料除加工插齒刀具外全部采用鋁合金制作。

主要特點：

1、本實驗箱具有軸系結構設計和軸系結構分析兩大實驗功能，培養學生的機構設計能力具有良好的使用效果；

2、零件軸的結構形式多樣，使學生的靈活性和多樣樣有更深入的了解

3、軸及軸上零件定位準確、固定可靠、軸上零件便于拆裝和調整。

4、基本零件中共有68種125件，另配有標準件7類166件，

5、能方便地組合出數三十一種軸系結構方案，具有內容系統，方案多樣的優點。

6、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計。

7、實驗箱可供5-7人使用。

實驗內容：

1、單級齒輪減速器輸入軸設計

2、二級齒輪減速器輸入軸設計

3、二級齒輪減速器中間軸設計

4、蝸輪蝸桿輸入軸設計

5、錐齒輪減速器輸入軸設計

6、齒輪傳動的軸系設計

實驗臺主要技術參數：

1、實驗零件大部分采用鋁合金制作

2、外形尺寸(mm)：580x360x160

2：重量：約20KG
