電力拖動技能及工藝實訓臺,通用電力拖動實驗室成套設備

一、概述

本裝置綜合了目前大中專院校“電力拖動”、“工廠電氣控制技術”、“繼電接觸控制”等課程實驗大綱的要求，特別適用于各院校現階段實驗設備的更新改造，為高等專業學校、職業技術學院、技能培訓新建或擴建實驗室，迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力，可完成工科專業多課程如“電力拖動”、“電氣控制技術”等實驗。

二、特點

1、綜合性強：本實驗裝置綜合了目前國內各類院校工廠電氣控制課程的全部實驗項目，

用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。

2、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；實驗室整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外，還可結合實際情況開設出設計性、綜合性實驗。

3、安全性強：設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有的保護功能，使用安全可靠。電機裝在實驗臺內，用透明有機玻璃做隔離面板，電機運轉情況一目了然，又提高安全性。

三、技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、外形尺寸：135×72×155cm3

4、裝置容量：＜1.0KVA

結構與功能：

1、學生臺桌:配有學生桌12臺，尺寸:160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。

2、示教控制臺:能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。

3、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。

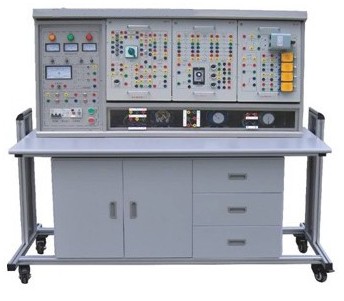

4、通用電力拖動實驗臺:

(1)電源輸入指示

(2)UFU、VFU、WFU三相電源輸入熔斷器

(3)電源總開關:具有漏電，過載、短路保護功能

(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。

(5)電流表2A3只，分別指示U、V、W相電流輸出值。

(6)急停按鈕:按到底切斷實驗臺電源

(7)三相四線輸出接線座

(8)三相電源插座

(9)220v市電插座，供外接儀器使用

(l0)電源開關:控制"交直流調壓電源"

(11)FU：交直流調壓電源保險座

(12)0～240V交流輸出 0～240V交流輸出接線座

(13)0～220V直流輸出 0～220V直流輸出接線座

(14)電壓表250V:指示調壓電源的輸出電壓值

(15)Ra、Rf調節旋鈕　　

(16)Ra、Rf接線座　

(17)直流電機Ia、If指示表

三、器材配備：以二十四座為例：

序號	名稱	型號（或規格）	單位	數量	備注
1	保險管	2安培	只	6×13
2	交流接觸器	CJ10-l0A 380V	個	6×13	已裝元件盒上
3	指示燈	XD-5	〃	3×13	已裝元件盒上
4	整流二極管	IN5408	只	5×13	已裝元件盒上
5	電阻	RX-510Ω/30W	〃	3×13	已裝元件盒上
6	鈕子開關	KN1×2	〃	3×13	已裝元件盒上
7	行程開關	LXl9-001	〃	4×13	已裝元件盒上
8	按鈕-紅	LAl9-ll	〃	2×13	已裝元件盒上
9	按鈕-綠	LAl9-11	〃	4×13	已裝元件盒上
l0	倒順開關	KO-3 380V/10A	〃	１×I3	已裝元件盒上
11	三相閘刀	380V l5A	〃	1×13	已裝元件盒上
12	三相雙投閘刀	380V l5A	〃	1×13	已裝元件盒上
13	熱繼電器	JRO-20/3	〃	2×13	已裝元件盒上
14	時間繼電器	JS7-1A 380V	〃	2×13	已裝元件盒上
I5	變壓器	BK-25W 380V/6.3V 36V	〃	１×13	已裝元件盒上
16	導線	銅蕊線1.13MM	米	若干	已裝元件盒上
l7	尖咀鉗		把	１×13
18	螺絲刀		把	3×13
19	萬用表	MF-47型	只	1×13	大號、小號平頭、十字
20	電動機	Y/Δ380V	臺	2×13
21	直流電機		臺	１×13
