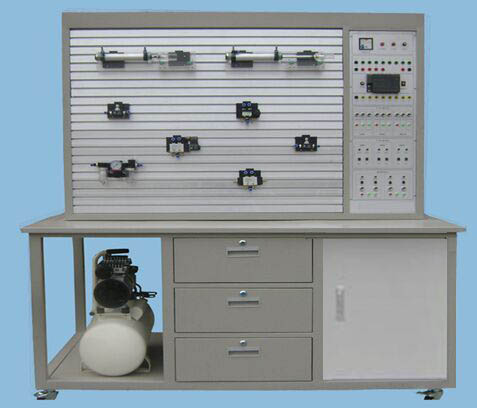

氣動與PLC實訓裝置,高壓智能型液壓綜合實驗臺

一、主要特點
1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件 按放在實訓面板（面板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。能進行氣動系統動作及PLC控制的基本氣動回路、 氣動基本回路、繼電器控制的氣動系統、 氣動傳動創新應用實訓。

一、主要技術參數
1、電源AC 220V  50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機  12輸入   8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機） 電機功率：550W     電源：AC220V
5、公稱容量：30L    噪音：55分貝
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×700mm×1700mm
二、主要特點
1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件
按放在實訓面板（面板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上。回路搭
接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電
路安全可靠，設有手動、自動、順序等控制功能。
   4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
氣動系統動作及PLC控制的基本氣動回路　  氣動基本回路　　繼電器控制的氣動系統　 氣動傳動創新應用實訓

實驗內容：

1、液壓傳動系統組成示范演示實驗

2、液壓傳動各元器件結構及工作原理觀摩、拆裝實驗

3、可編程控制器（PLC）電氣控制實驗，機電液一體化控制實驗

4、液壓回路組態畫面演示及控制實驗（帶仿真軟件）

2、液壓基本回路組合拼接實驗

1）壓力控制回路

⑴限壓回路

⑵變壓回路

⑶卸壓回路

⑷穩壓回路

2）速度控制回路

⑸調速回路

⑹同步回路

3）方向控制回路

⑺換向回路

⑻鎖緊回路

3、常用液壓元件的性能測試實驗(帶智能軟件測試)

1）溢流閥靜態性能實驗

2）溢流閥動態性能實驗

3）減壓閥的靜態性能實驗

4）減壓閥的動態性能實驗

5）液壓泵性能測試實驗

6）節流調速回路性能實驗

7）液壓缸的特性測試

8）馬達的特性測試（客戶選配）

4、液阻特性性能測試實驗

1）同心環形縫隙壓差流量特性測試

2）薄壁小孔壓差流量特性測試

3）細長小孔壓差流量特性測試

二、性能及特點

1、液壓泵站采用變量泵、定量泵以及蓄能器。

2、實驗操作臺采用立式或平臺式結構,安裝面積大，操作面采用T型鋁合金型材（高壓的采用鑄鐵平板）制作。

3、配置了各類實驗用傳感器，包括壓力傳感器、流量傳感器、溫度傳感器、轉速傳感器、位移傳感器，數據自動檢測，自動處理、存儲、自動生成實驗報告和曲線并打印輸出，以滿足各項實驗參數測試的需要。

4、系統軟件的界面是用美國NI公司的LabVIEW開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好。

5、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。

6、高壓型配有超壓報警、溫度自控等安全措施。

三、技術參數

高壓實驗臺主要參數：（0-20MPa）（根據客戶要求選配）

電機型號：M15P4-H523        額定功率：11KW

額定轉速：1420r/min（1臺）（根據客戶要求選配）

電機型號：M7P4H523          額定功率：5.5KW

額定轉速：1420r/min（1臺）（根據客戶要求選配）

變量柱塞泵：V18-A4          額定排量：18ml/rev

最高工作壓力：25MPa（1臺）（根據客戶要求選配）

定量葉片泵：PV2R1-10        額定排量：10.1ml/rev

最高工作壓力：21MPa(1臺)（根據客戶要求選配）

蓄能器：NXQA-4/31.5  4L     31.5MPa

轉矩轉速傳感器：ZJ-20N.m     20N      0.2級（客戶選配）

流量傳感器：LWGY-15  0.6-4m3/h      0.5級

壓力傳感器：ZQ502    10Mpa，35MPa     0.5級

外形尺寸：操作臺：1300×1300×850mm

高壓泵站：1200×800×700mm        控制臺：700×700×1200mm
