多媒體智能型數碼應用技術實訓設備,液晶電視音視頻維修技能實訓考核設備（創新型）

一、概述

該裝置是本公司根據目前我國職業學校、技校、中等專業院校開設的手機通訊專業，電腦、手提電腦維修專業等課程實驗實訓教學需求而研制的新一代產品。通過該裝置的實驗實訓，使學生充分掌握所學的課本理論知識，使所學知識在工作崗位上得到更快更好地發揮。其是具有相關專業院校理想的實驗實訓設備。

二、主要技術參數

1、使用條件：環境溫度-10℃～+40℃，相對濕度：≤85%

2、工作電源：AC220V±5%  50Hz

3、電源輸出保護：

（1）單相電源：漏電保護開關與保險絲二級保護，確保每個學生的人身安全。

（2）直流電源：短路保護、過流保護、自動復位，多重保護減少學生在實驗、實訓、實操中對設備的損壞。

4、電源輸出：

（1）交流電壓：AC220V±5%  50Hz（三路）

（2）直流穩壓：0-30V連續可調（2A）（二路）

（3）直流開關電源5V/2A（一路）

（4）電腦主板電源（一路）

（5）手機專用維修電源（一路）

系統組成

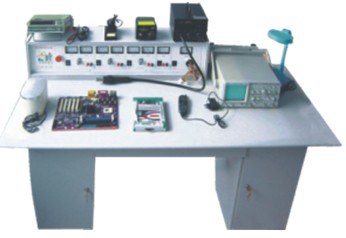

1. 本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成

•  實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

2. 直流電源：± 16V/+12V

3. 交流電源（均帶有過流保護）

輸出電源：市電不隔離輸出 220V 50HZ

隔離變壓器輸出 220V 50HZ

14.5V 50HZ

4. 彩色信號發生器

（ 1 ）輸出信號頻率范圍：第 12 頻道

（ 2 ）電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇

（ 3 ）輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口）

（ 4 ）信號制式： PAL-D/K

5. 智能考核接口單元：答題器接口、 PC 機串行接口、彩電模塊接口

（二）液晶顯示器： 15 寸 對比度： 600 ： 1 ，亮度： 500cd/m2, 反應時間：＜ 16ms

（三）實訓組件

本裝置由液晶彩電模塊、智能實訓考核系統組成。

1. 液晶彩電實訓模塊

智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、 AD 模數轉換單元、內置設故排故系統（可由電腦隨機故障點）

2. 智能實訓考核系統

(1) 計算機可以監控 1-126 臺家用電器智能考核臺

(2) 已設置 20 多個故障點。

(3) 具有發卷功能

(4) 具有收卷功能

(5) 具有單臺和全部實驗臺清零功能

(6) 具有自動檢測各家用電器考核臺的通訊聯機情況

(7) 可以生成學生個人成績單

(8) 可以對學生考核情況進行統計、分析

(9) 設有進入系統密碼，進入系統后能夠修改密碼

(10) 具有打印功能

(11) 具有答題次數限制功能

(12) 學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

（四）實訓桌： 整體結構采用鋼木落地臺式 ，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

四、實訓項目

1. 功放輸出芯片局部損壞或揚聲器損壞

2. 主板 +12V 電源丟失

3. 紅外接收頭損壞

4. 紅外接收頭電源丟失

5. 功放輸出芯片局部損壞或揚聲器損壞

6. 高頻頭損壞

7. 按鍵開關損壞

8. 顯示器背光電源電路故障。

9. CPU 正 5V 電源丟失

10. 顯示器背光電源控制信號丟失
