全車電器示教實驗臺

作者：液壓實驗臺,發布時間：2023-12-04,瀏覽：

如果您對我們的文章全車電器示教實驗臺,過程控制實物模型實訓臺有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了全車電器示教實驗臺,過程控制實物模型實訓臺后，也有興趣投稿，我們也將為您提供像本文全車電器示教實驗臺,過程控制實物模型實訓臺一樣的機會，將您的投稿上傳到我們的平臺上。

全車電器示教實驗臺,過程控制實物模型實訓臺

一、產品簡介

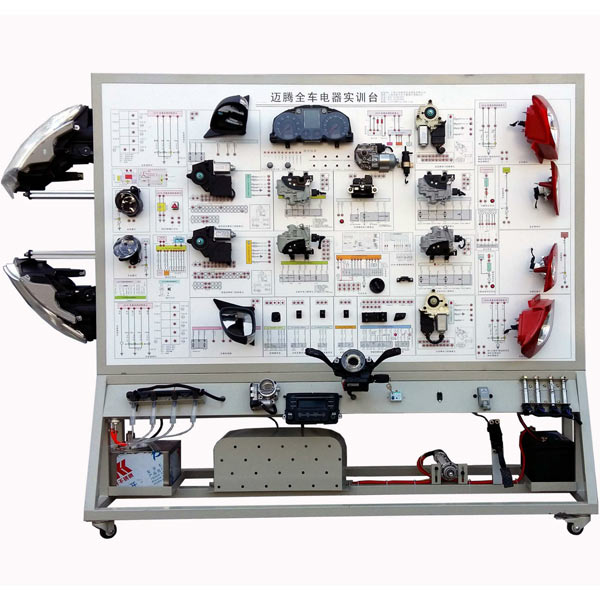

該設備采用整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
6.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。

全車電器示教實驗臺,過程控制實物模型實訓臺

本實驗配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器等。

通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。

本裝置具有多重安全保護，提供IEC標準信號及相關測試點供PLC接入進行編程實驗。

裝置技術條件

1）輸入電源：二相三線AC220V±10％ 50Hz；

2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；

3）裝機容量：<0.5kVA；

4）外形尺寸：400*600*700單位mm。

系統配置

名稱	單位	數量		備注
執行機構
電動球閥	只	1		工作電壓24，控制電壓0-10v。
磁力泵	臺	1		無泄漏，低噪音，二相交流220VAC，15W。揚程1.5嗎m。
傳感變送器
擴散硅壓力（液位）變送器	只	1	0-100kpa
壓力變送器	只	1	供電電壓9-24v，輸出4-20MA，標準接口，壓力范圍0-100kpa。
渦輪流量計及流量變送器	套	1	（1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。標準信號輸出4-20ma
溫度變送器	套	1	Pt100：A級；溫度變送器：0.5級精度，0-100℃。4-20ma標準信號輸出
其它設備
實驗用淡藍色透明有機玻璃水箱	只	1		1個圓型有機玻璃水箱，直徑15mm，高度15cm。
儲水箱	只	1		鏡面不銹鋼304。自動進排水減輕實驗老師工作200150200 單位mm
不銹鋼支架	套	1		鏡面不銹鋼管管子做成。
配有24v直流穩壓電源	只	1		電流2A。
全部不銹鋼管及配件，增加設備的使用壽命。	套	1		管道及閥門：整個系統管道由不銹鋼管連接而成，所有的手動閥門均須采用優質球閥，避免管道系統生銹。
溫控實驗箱	套	1		由加熱箱、加熱環、Pt100、溫度變送器組成，加熱最高溫度150度。
不銹鋼儲水箱	只	1		內有獨特的結構設計和不銹鋼過濾網，拆洗方便
儲水箱自動進、排水裝置	套	1		自動進排水減輕實驗老師工作
控制器
PLC控制器	臺	1		1.14路開關量輸入 2. 10路開關量輸出 3.2路模擬量輸入1路模擬量輸出
plc可編程設計與控制虛擬仿真軟件（提供版權證書并現場演示）	套	1		本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。 1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。 2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。 3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
