搖臂鉆床電氣電路實訓臺,機械設備調控技術實訓裝置

1、基本要求

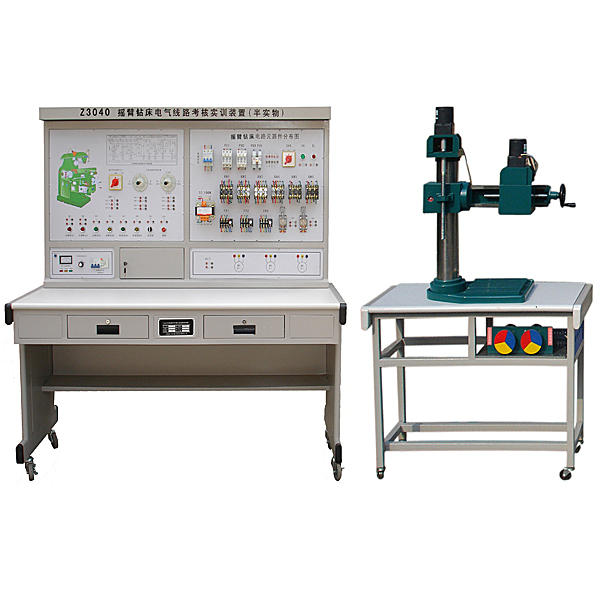

搖臂鉆床電氣技能實訓裝置（半實物）增加了Z3040B搖臂鉆床仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀。

2、結構要求

1．Z3040B型搖臂鉆床半實物仿真模型是參照實際Z3040B型搖臂鉆床的功能，并按一定尺寸比例縮小的設計；

2．本套裝置電氣部分的操作，能實現Z3040B型 搖臂鉆床各種運動，它包括：主軸正反轉、搖臂升降等運動；

3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；

4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同；

5．通過故障設置，可以使學生能真實的了解到故障點與實際機床的聯系，使學生掌握實際的電氣線路維修保養的動手能力；

6.所有故障點設置均在控制面板后面，正面為操作面和電器元件。

3、實訓項目要求

1．熟悉常用低壓電器的機構、原理；

2．電路線路分析；

3．通過觀察機床模型的運動，了解機床的實際運動；

4．通過測量找出線路中的故障點，對鏜床的故障排除；

5．設置故障點，作為維修電工的技能考核裝置。

故障設置：

1．照明不亮；

2．電源指示不亮；

3．主軸電機M1點動；

4．主軸電機M1不轉；

5．時間繼電器線圈斷開；

6．立柱的夾緊失效；

7．限位開關故障；

8．搖臂升降電動機M2不轉；

9．電源斷相；

10．熱繼電器FR觸點斷開。

搖臂鉆床電氣電路實訓臺,機械設備調控技術實訓裝置

一、產品概述
機械裝調實驗臺依據《高等職業學校專業教學標準》及行業標準，結合各職業院校“機械制造與自動化”、“機電設備安裝與維修”、“機械裝配”、“機械設備裝配與自動控制”、“工程機械運用與維護”等專業的培養目標而研制。通過項目實訓主要培養學生識讀裝配圖和零件圖;機械部件的裝配與調整；電氣控制線路的設計與維修；變頻器、伺服電動機及驅動器、步進電動機及驅動器應用；plc控制程序編寫與調試；機械設備裝調與整機運行等職業能力，提高學生在機械設備、機電設備企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維修、機械設備電氣控制、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
二、功能特點
1. 仿真度高 裝置可模擬真實數控沖床加工零件，通過送料系統、定位系統、沖壓系統以及冷沖壓模具的聯合動作，可對厚度5mm以下鋁板進行精確加工。編程完成后運行即可進行零件自動加工，貼近工業現場實際操作。
2. 實操性強 依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。
3. 模塊化設計 由多種機械部件組成，既可將各部件作為獨立的模塊進行訓練，也可將各部件組成綜合的機械系統進行訓練。
4. 綜合性強 裝置可完成機械設備安裝與調整、電氣設計與線路連接、PLC和觸摸屏程序編寫、機電聯調、裝配精度檢測等典型工作任務，滿足實訓教學、工程培訓及職業競賽的需要。
三、技術性能
a) 輸入電源：三相四線（或三相五線） ～380V±10% 50Hz
b) 工作環境：溫度-10℃～+40℃  相對濕度≤85%（25℃）  海拔＜4000m
c) 裝置容量：＜2.0kVA
d) 外形尺寸：
1100mm×700mm×1500mm（實訓臺）
400mm×700mm×900mm（控制臺）
 800mm ×600mm×1800mm（電氣控制柜）
1200mm×600mm×1500mm （操作臺
e) 安全保護：具有電流型漏電保護，安全符合國家標準。
四、系統組成與功能
1.本裝置主要功能是根據要求自動完成對被加工物料的多模具精確冷沖壓；首先通過電氣控制柜中的PLC控制伺服電機來控制二維送料部件，完成對被加工物料（鋁板）的送料和定位，其次根據運行要求完成轉塔部件中多種模具的更換，并通過定位系統對轉塔進行精確定位；最后利用沖壓系統以及冷沖壓模具的聯合動作對物料進行精密沖壓。
